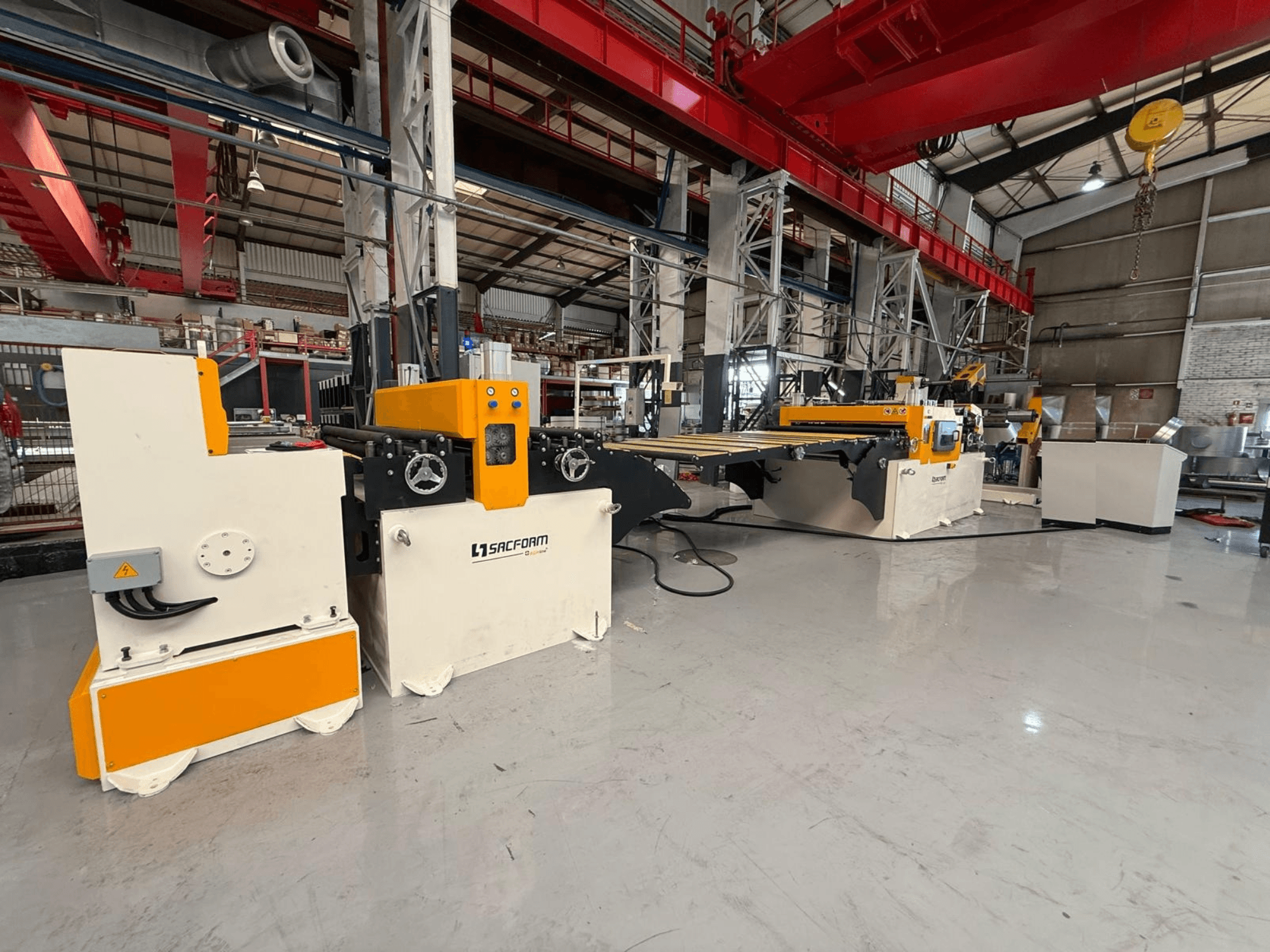

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Capacidade: 1500 mm de largura x 1–3 mm de espessura (AL/MS), até 1,5 mm (SS), bobinas de 6 toneladas

• Materiais: Alumínio (AL), aço macio (MS), aço inoxidável (SS)

• Dimensões da chapa acabada: largura 500–1 500 mm; comprimento 500–4 000 mm

• Especificações das bobinas: diâmetro interno 490/610 mm; diâmetro externo máx. 1 400 mm; peso máx. 6 000 kg

• Velocidade da linha: 30 m/min de velocidade de trabalho livre (a tesoura com arranque e paragem acrescenta cerca de 2,5 s por corte)

• Operadores: 1

• Alimentação e serviços:

  • Elétrica: 380 V, trifásica, 50 Hz; auxiliar 220 V, 50 Hz; solenóides de 24 V CC

  • Potência instalada: 32 kW; consumo típico em funcionamento: 13 kW

  • Ar comprimido: 6 bar

  • Sistema hidráulico: pressão de serviço 120 bar; pressão de serviço principal 220 bar; 2 unidades hidráulicas, cada uma com 40 L

• Controlo e eletrónica: PLC Siemens; eletrónica e painel de controlo Siemens/Rexroth; ecrã tátil de 7"; capacidade de assistência remota

Configuração da linha (módulos incluídos e especificações principais)

• Carro hidráulico de carregamento de bobinas:

  • Capacidade de 6 000 kg (bobina única), largura máxima de 1 500 mm, diâmetro exterior máximo de 1 400 mm

  • Base em V, deslocamento e elevação hidráulicos (curso de 300 mm), controlo por painel

• Desbobinador hidráulico de mandril único:

  • Capacidade de 6 000 kg; largura máxima da tira de 1 500 mm; diâmetro interno de 490–610 mm; diâmetro externo de 1 400 mm

  • Mandril hidráulico com expansão cónica; tambor motorizado com redutor, velocidade ajustável

  • Braço superior de pressão/segurança; sensor laser para desenrolamento controlado e paragem automática

• Plataforma automática de encaminhamento/passagem com braço de flexão servoassistido:

  • Enroscamento automático da bobina e transferência para o endireitador

  • Braço de dobragem: 2 rolos de Ø 110 mm, acionados por servo; 2 pistões

  • Movimento da plataforma: hidráulico para cima/baixo e para a frente/trás; automático, sem enfiamento manual

• Unidade de endireitamento:

  • Velocidade até 30 m/min; largura de trabalho 500–1500 mm

  • 11 rolos no total: 7 de endireitamento, 2 de alimentação, 2 de aperto (todos com Ø 110 mm)

  • Ajuste motorizado do endireitador; grupo de rolos com abertura hidráulica

  • Pressão dos rolos pneumática; grupo de engrenagens de baixo jogo; material das engrenagens: 8620

  • Guias de rolamentos verticais; 2 unidades de guia; ajuste da largura através de sistema de engrenagens

  • Funcionalidade de revestimento em PVC incluída

• Alimentador servo:

  • Velocidade até 30 m/min; largura máxima de 1500 mm; espessura de 1–3 mm

  • 2 rolos servo (superior/inferior) Ø 110 mm; material dos rolos: 4140

  • Controlo de corte à medida baseado em codificador; pressão pneumática; engrenagens de baixa folga

  • Guiagem: guias laterais de dupla face, rolos-guia horizontais, ajuste da largura por engrenagem, alinhamento à direita/à esquerda até 90°

  • Servocontrolo: ciclo de alimentação automático, velocidade programável, comprimento e quantidade de corte programáveis, memória para 250 programas e até 50 comprimentos, ecrã tátil de 7", 8 saídas externas

• Tesoura guilhotina de arranque-paragem:

  • Capacidade de corte de 1–3 mm; largura de 1500 mm

  • Material da lâmina 2379; lâminas de alto carbono/alto cromo; 2 arestas na parte superior, 4 arestas na parte inferior

  • Folga da lâmina ajustável; fixação mecânica da chapa

  • Perda de tempo de ciclo de aprox. 2,5 s por corte; guias de deslizamento em Teflon na viga de corte

• Marcas hidráulicas e pneumáticas: válvulas hidráulicas Bosch Rexroth/Bucher; pneumática Festo/Pemaks; motores Gamak/Yilmaz

• Eletricidade/automação: PLC Siemens; componentes Siemens/Rexroth; armário elétrico e sistema de automação

Notas

• Capacidade para aço inoxidável limitada a uma espessura máxima de 1,5 mm.

• Os 30 m/min indicados correspondem à velocidade em linha livre; o rendimento real depende do ciclo de corte com arranque e paragem (~2,5 s por corte).
