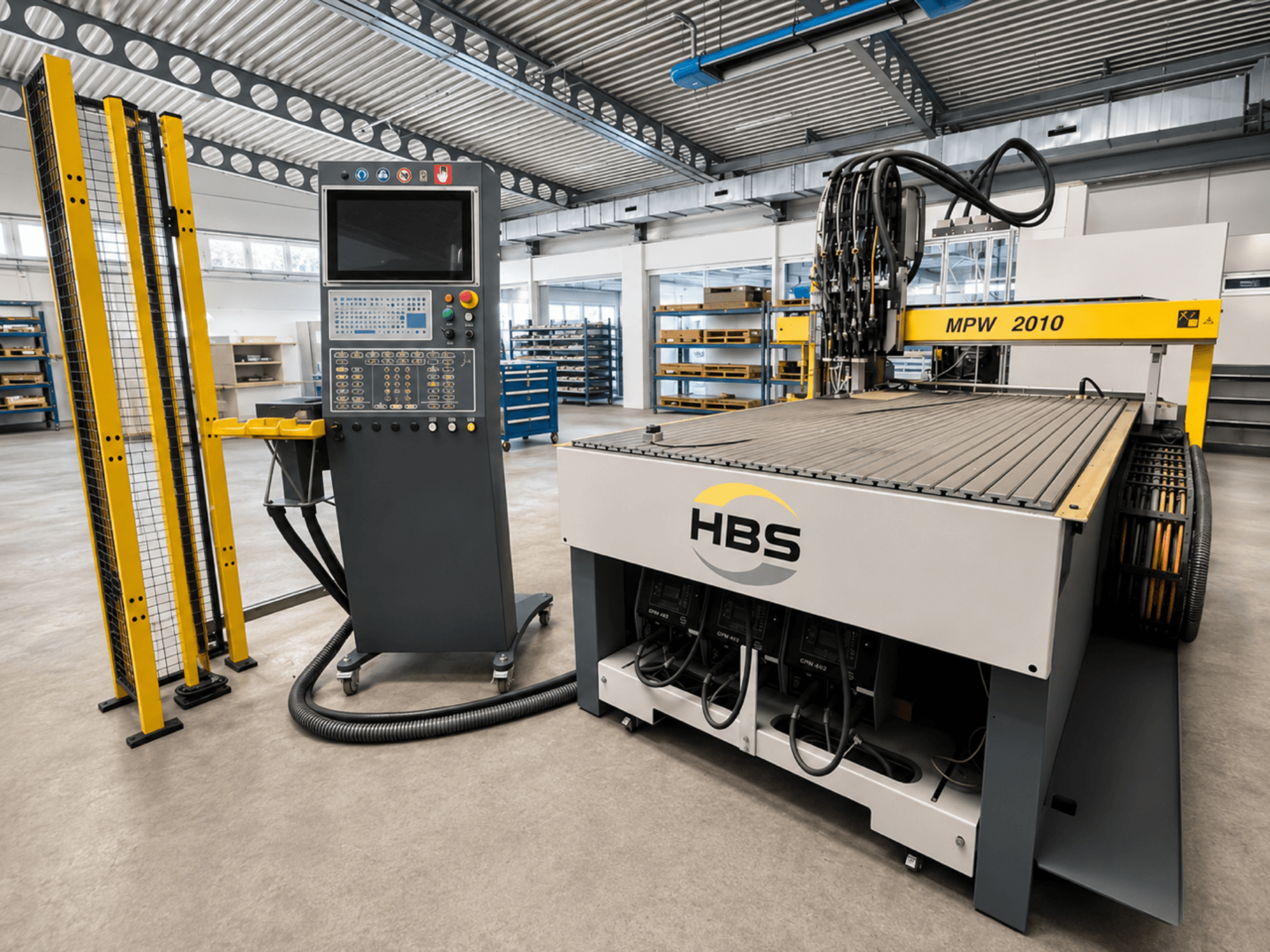

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Âmbito de trabalho (eixo X): 1250 mm (cabeças 1 a 3) / Máx. 1450 mm

- Alcance de trabalho (eixo Y): 2250 mm

- Curso de trabalho (eixo Z): 0-200 mm (motorizado, livremente programável, curso total de 215 mm)

- Velocidade de deslocamento (eixos X/Y): aprox. 48 m/min

- Velocidade de deslocamento (eixo Z): aprox. 25 m/min

- Capacidade de soldadura: aprox. 30 a 40 pernos/minuto

- Precisão da máquina (aço/alumínio): ± 0,2 mm (para pinos HBS CD com Ø 3 - Ø 8 mm)

- Diâmetros dos pinos: Ø 3 mm a Ø 8 mm (com flange)

- Comprimentos dos pinos: 8 mm a 40 mm (capacidade de alimentação de 7 a 50 mm)

- Alimentação principal: 3 x 400 V CA / 32 A / 50-60 Hz

- Carga conectada: máx. 12 kVA

- Ligação de ar: mín. 6 bar, máx. 10 bar

- Consumo de ar: aprox. 10 l/pino soldado

- Unidade de controlo: HBS PC Control (Schneider Electric)

- Unidades de potência: 3 unidades HBS-CDMI 2402 / 230 V UE

- Alimentadores automáticos de pinos: 1 alimentador de pinos totalmente automático HBS VBZ-3 com alimentador de taça

- Cabeças de soldadura automáticas: 1x cabeça de soldadura automática HBS KAH 412C com ecrã LCD

- Sistema de segurança: cortina de luz de segurança de categoria 4 (1500 mm de altura) com vedação perimetral em ambos os lados e paragem de emergência

Acessórios incluídos:

Mala de ferramentas/conversão HBS para KAH 412, dispositivo de fixação pneumático (HBS-PN-NH), pulverizador de 3 bicos (MPW TC), kit de conversão VBZ-U6 (Ø 3, 4, 6, 8 mm)
