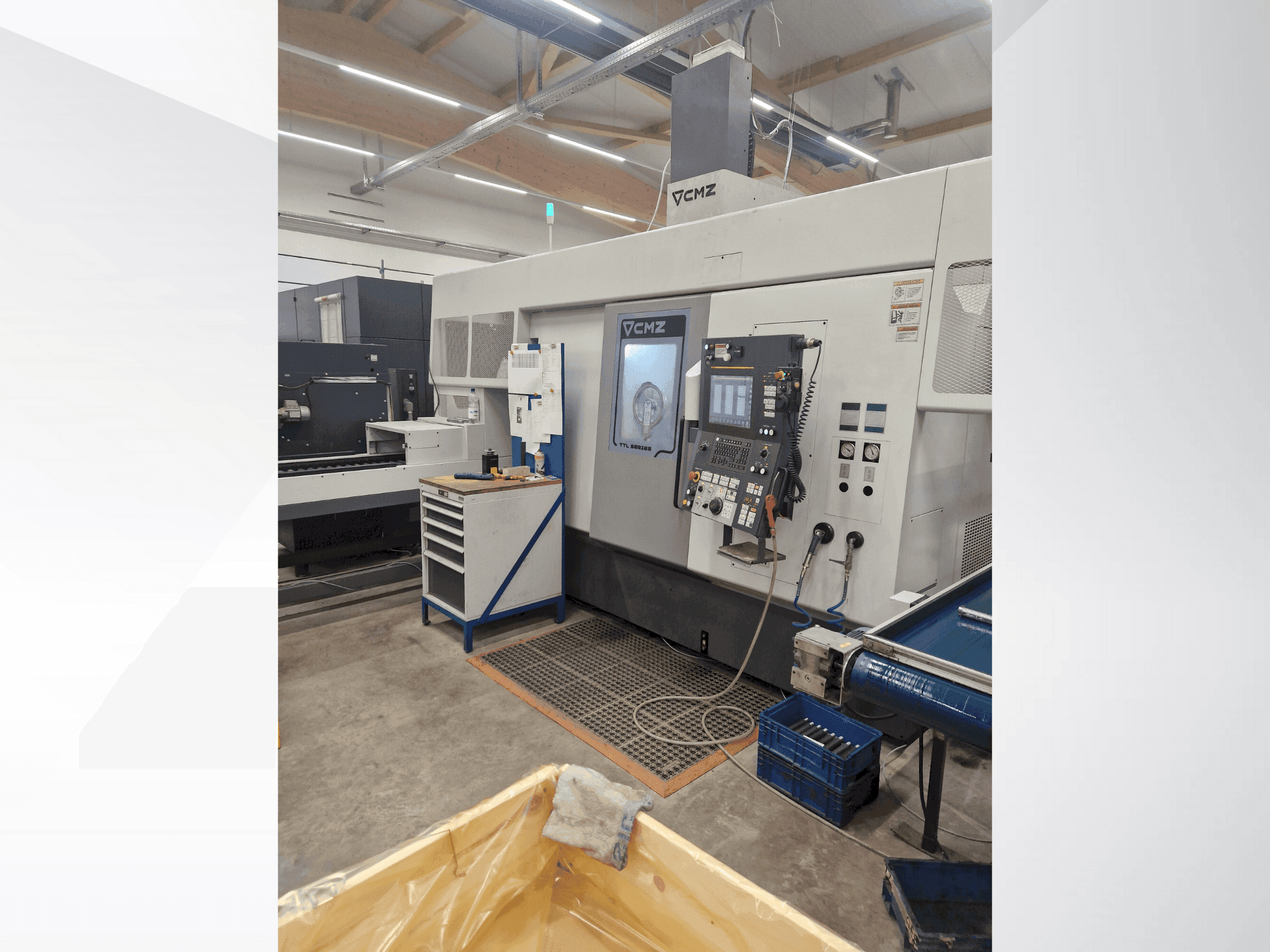

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Vantagens da máquina

Vantagens técnicas da máquina

- Tensão: 400 V CA

- Fases: 3 + N + PE

- Frequência: 50 Hz

- Potência máxima: 90 kVA

- Corrente máxima: 125 A

- Pressão pneumática: 6 bar

- Idioma da máquina: alemão

- Sistema de controlo: Fanuc (códigos G tipo A)

- Equipamento do fuso esquerdo: sistema LPS, batente axial, alimentação de líquido de arrefecimento através do fuso, mandril de pinça Hainbuch AXFIX 65 (de série) 2703/0008

- Equipamento do fuso direito: sistema LPS, alimentação de líquido de arrefecimento através do fuso, contraponto versão longa para centro motorizado CM 3, mandril de pinça Hainbuch AXFIX 65 (de série) 2703/0008

- Dispositivo de pré-ajuste de ferramentas: Pré-ajustador de ferramentas incluído

- Evacuação de aparas: Transportador de aparas traseiro com corrente dupla

- Torre de ferramentas superior (T1): Bomba de líquido de arrefecimento de alta pressão com 3 níveis programáveis (35, 15 e 6 bar), incluindo filtro de 75 µm

- Torre de ferramentas inferior (T2): Bomba de arrefecimento de alta pressão com 3 níveis programáveis (35, 15 e 6 bar), incluindo filtro de 75 µm

- Características do líquido de arrefecimento: Bicos de líquido de arrefecimento acima dos fusos, bico de lavagem com líquido de arrefecimento, monitorização do nível do depósito

- Sistemas de monitorização: Gestão da vida útil das ferramentas, monitorização da carga das ferramentas

- Sistema de extração: Flange de ligação Ø150, unidade de extração LTA E120-X1-H com peças de instalação, mangueiras e suporte

- Automatização / Carregador de pórtico: Carregador de pórtico CNC de 3 eixos GL20-11 (curso em ambos os lados), pinça dupla giratória de 2x180° servocontrolada para peças de eixo GLII, caixa de proteção especial para o pórtico

- Manuseamento de peças: Portador de peças WS-700-3000 no lado frontal esquerdo, WS-700 com 3 filas de guias em V (2 eixos por fila), portador de peças CMZ para material redondo e quadrado (suporte em V, versão a 90°), interface de ligação para a correia de descarga do cliente

- Porta-ferramentas fornecidos: 8 porta-ferramentas radiais duplos para ferramentas 20x20 (310.04.092046), 6 portas para ferramentas de mandrilagem Ø32 H75 (310.04.092060), 2 portas axiais TTL/10400/02 para ferramentas acionadas ER32 com refrigeração interna a 70 bar (12 000 rpm), 2 suportes radiais TTL/10400/09 para ferramentas acionadas com refrigeração interna a 70 bar ER16 (máx. 12 000 rpm)

- Mandíbulas de fixação incluídas: Mandíbulas para matéria-prima (32 mm/30-35 mm, 35 mm/35-40 mm, quadradas 30 mm/30 x 30 mm), mandíbulas para peças acabadas (32 mm/30-35 mm, 38-40 mm/35-40 mm, quadradas 30 mm/30 x 30 mm)

- Janela de visualização rotativa / luz de estado da máquina

- A CMZ requer um sinal a indicar que uma peça pode ser colocada / sinal de saída a indicar que o transportador pode mover-se livremente
