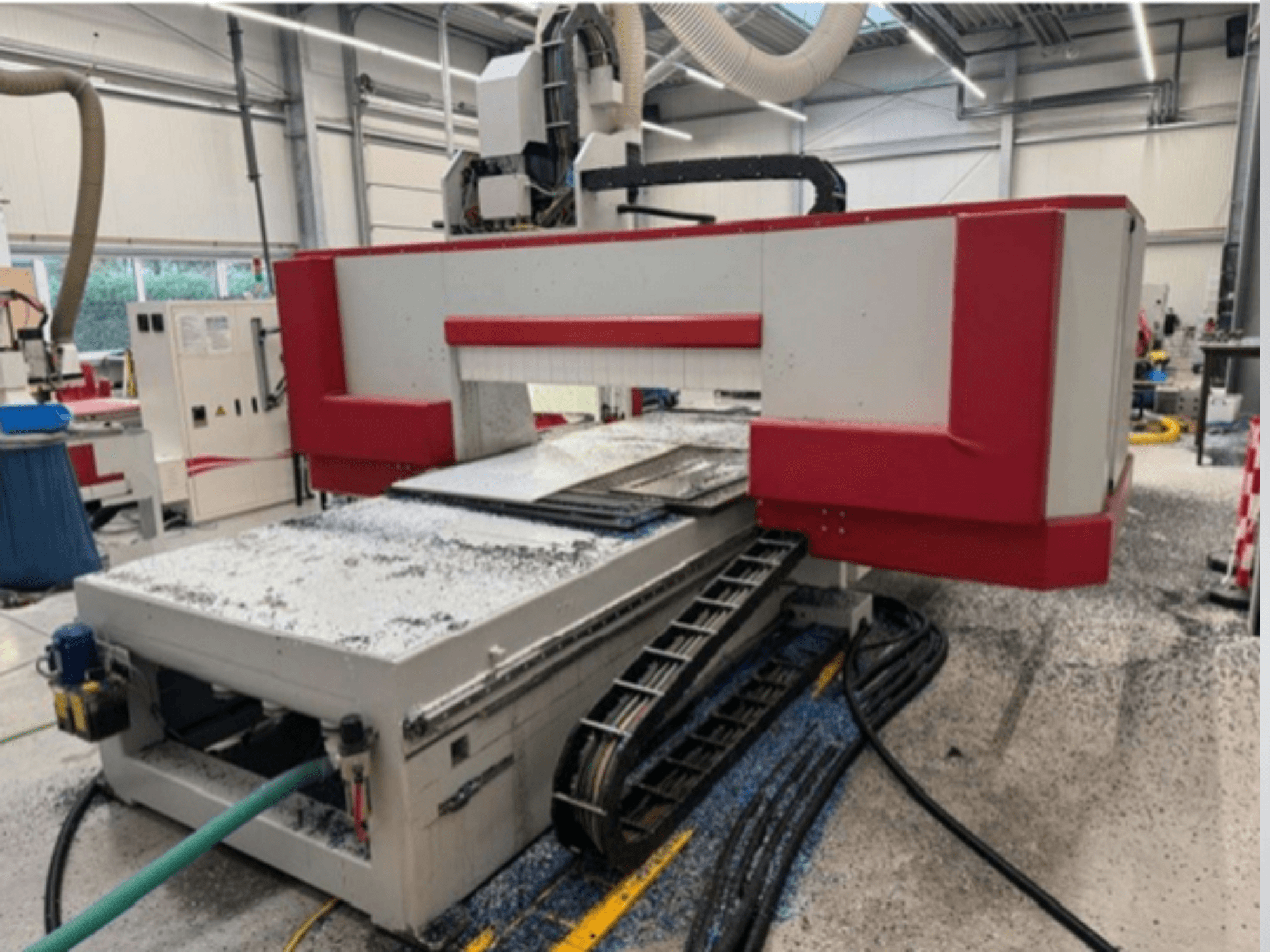

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Velocidade máxima de deslocação do eixo X: 60 m/min

Velocidade máxima de deslocação do eixo Y: 60 m/min

Velocidade máxima de deslocação do eixo Z: 24 m/min

Velocidade do vetor: 80 m/min

Cabeça de forquilha de 5 eixos Z 700:

Velocidade máxima de rotação: 750°/2 seg

Rotação do eixo C: +/- 360°

Eixo giratório: +/- 110°

Área de maquinação: 4210 x 1605 mm (área de trabalho alargada)

Altura máxima da peça de trabalho: 500 mm

Mesa de trabalho concebida pela Comec: Mesa de resina fenólica, tamanho da grelha 50 x 50 mm, dividida em duas áreas de trabalho

Fuso principal de 18 kW, refrigeração líquida, porta-ferramentas HSK 63 F

Velocidade do fuso: 500 - 24000 rpm

2

• x Trocador de ferramentas:

• Trocador de ferramentas integrado de 12 estações para interface de ferramentas HSK 63 F

• Diâmetro máx. da ferramenta 150 mm se a estação adjacente estiver livre

• Diâmetro máx. da ferramenta 120 mm se a estação adjacente estiver ocupada

• Peso máximo da ferramenta: 6 kg

• Peso máximo da ferramenta e do suporte: 40 kg

• Medição do comprimento da ferramenta: Estação para medição automática do comprimento da ferramenta

Alimentação de ar comprimido: 7 bar

Capacidade de extração: Min. 2200 m³/h

Velocidade de extração: Min. 28 m/s

Ligação de aspiração: Ø 160 mm

Versão mais recente do software: Software de maquinação simultânea de 5 eixos através de contrato de manutenção

Sistema de vácuo: Sistema de vácuo para maquinação pendular com potência de aspiração constante em ambas as áreas de trabalho

Bomba de vácuo: 250/300 m³/h (50/60 Hz), potência: 5,5 kW

Armário de controlo protegido contra poeiras: Inclui unidade de ar condicionado, painel de controlo móvel

Os dados técnicos e as descrições têm um carácter meramente informativo e não vinculativo.
