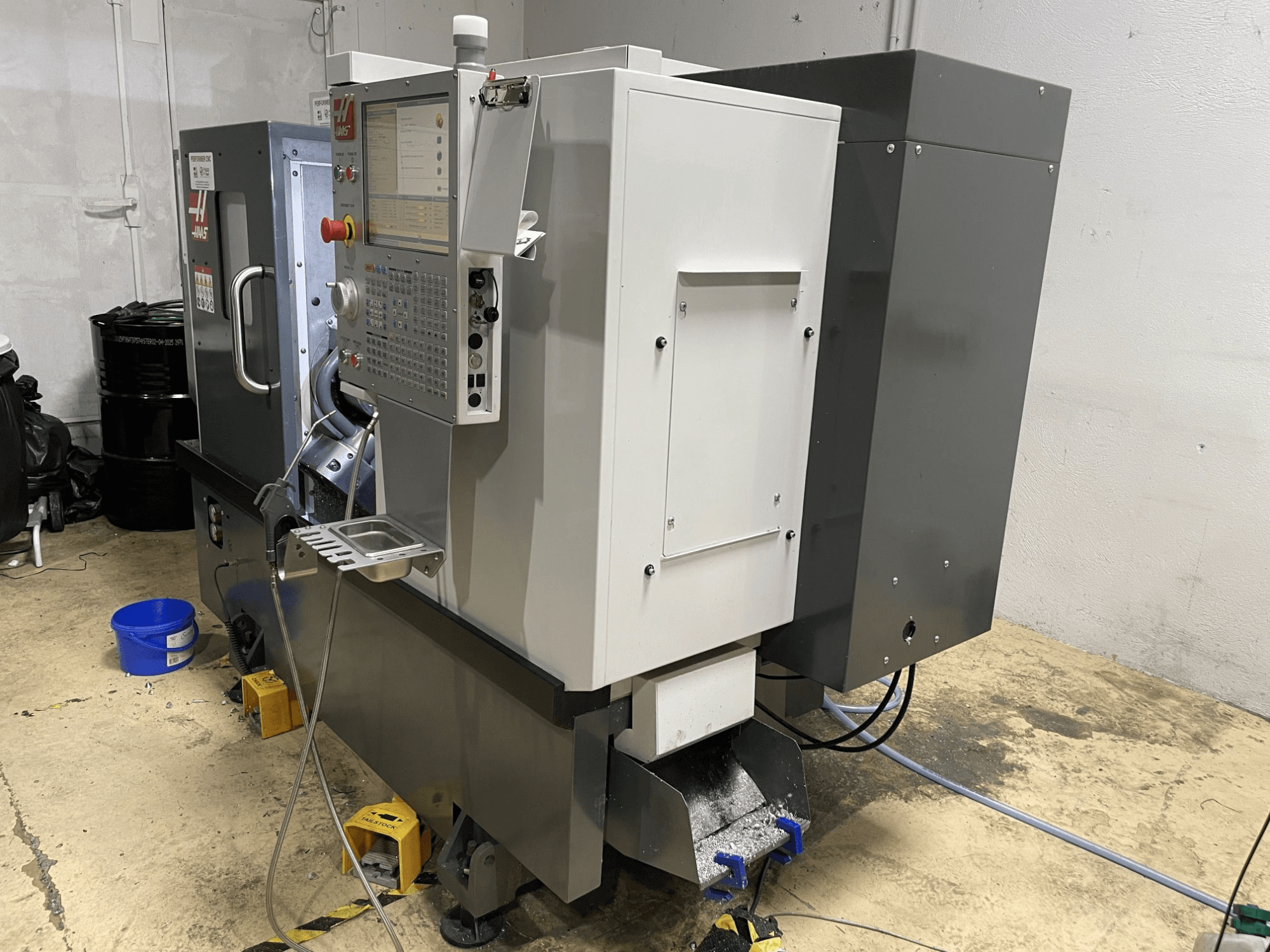

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Capacidades

• Diâmetro do mandril: 210 mm

• Diâmetro máximo de rotação da peça: 419 mm

• Diâmetro máximo de corte (torre BOT ou VDI): 305 mm

• Comprimento máximo de corte: 406 mm

• Capacidade da barra: 64 mm

Velocidades de avanço (rápido)

• Eixo X: 12,0 m/min

• Eixo Y: 12,0 m/min

• Eixo Z: 30,5 m/min

Motores dos eixos (empuxo máximo)

• Eixo X: 10 676 N

• Eixo Y: 10 231 N

• Eixo Z: 16 458 N

Fuso

• Ponta do fuso: A2-6

• Furo do fuso: 88,9 mm

• Binário máximo do fuso: 203 Nm a 500 rpm

Eixo C do fuso principal

• Potência do eixo C: 3,7 kW

• Velocidade máxima: 60 rpm

• Precisão de posicionamento: ±0,02°

• Força de fixação do travão: 4448 N

• Diâmetro do travão: 366 mm

• Binário de retenção do travão: 190 Nm

• Controlo: Movimento e posicionamento interpolados

Torre e ferramentas

• Torre: híbrida de 12 estações (6 VDI / 6 BOT)

• Cônico da ferramenta: VDI40

• Ferramentas motorizadas/rotativas: Sim, velocidade máxima de 4000 rpm

• Espaço livre traseiro da barra de mandrilagem: 19,1 mm

• Estações de ferramentas: 12

Contraponto

• Tipo: Contraponto hidráulico

• Curso do cano: 95 mm

• Posicionamento manual do corpo: 508 mm

• Intervalo de impulso: 623–5027 N

Líquido de arrefecimento e ar

• Capacidade de líquido de arrefecimento: 114 L

• Ar necessário: 113 L/min a 6,9 bar

Elétrica

• Tensão de entrada CA (trifásica alta): 440 VCA

• Amperagem em carga total (trifásica alta): 20 A

• Amperagem em carga total (trifásica baixa): 40 A

Notas de configuração

• Eixo C: Sim

• Eixo Y: Sim

• Ferramentas acionadas: Sim

• Contra-eixo: Não
