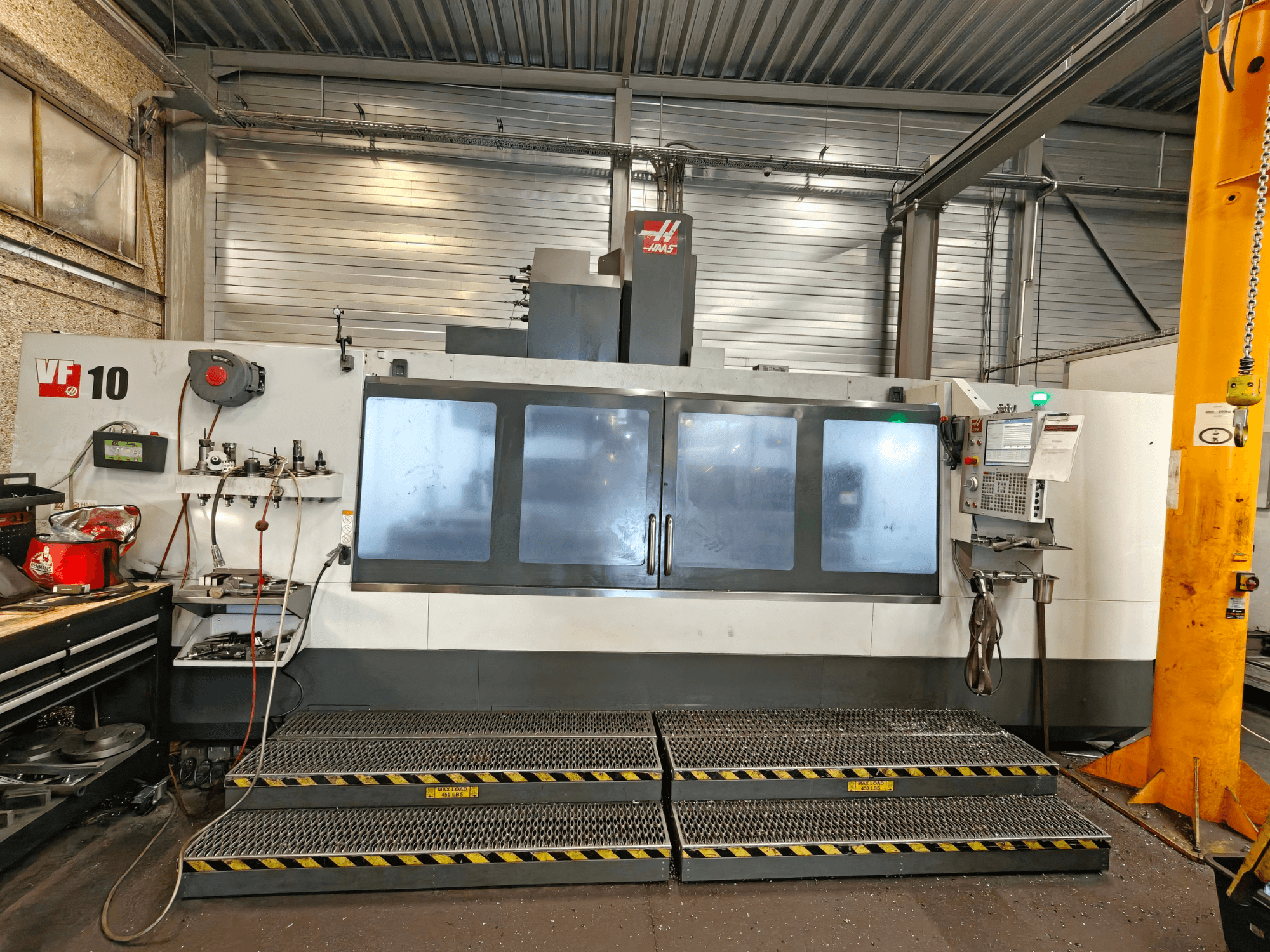

Centro de maquinagem vertical HAAS VF-10/50, vista frontal, com os comandos do operador e amplas janelas de visualização.
Centro de maquinagem vertical HAAS VF-10/50, vista frontal, com os comandos do operador e amplas janelas de visualização.

HAAS - VF-10/50BE-MIL-HAA-2022-00001

165.000 €
preço gindumac
(Ex works)
obter uma cotação oficial
Visite a máquina
fazer uma contraproposta

Você tem outras perguntas? Contate-Nos!

sales contact

José María García

+34 601 158 008

j.garcia@gindumac.com

whatsapp
Entre em contato no WhatsApp
Mostrar na língua original

Esta máquina HAAS VF-10/50 de 4 eixos foi fabricada em 2022. Apresenta um impressionante curso no eixo X de 3048 mm, um curso no eixo Y de 813 mm e um curso no eixo Z de 762 mm. A máquina inclui uma mesa robusta com dimensões de 3048 x 711 mm e uma carga máxima de 1814 kg. Se procura capacidades de maquinagem de alta qualidade, considere o centro de maquinagem vertical HAAS VF-10/50 que temos à venda. Contacte-nos para obter mais informações.

Visão Geral

  • marca: HAAS
  • ano: 2022
  • MODELO: VF-10/50
  • horas de produção: 1936
  • tipo de aplicação: Fresagem
  • Localização: Bélgica
  • tipo de máquina: Centro de maquinação vertical

Informação Técnica - HAAS VF-10/50

Dimensões

  • Peso da máquina: 14334 kg

Movimento

  • Número de eixos: 4
  • Percurso do eixo X: 3048 mm
  • Percurso do eixo Y: 813 mm
  • Percurso do eixo Z: 762 mm

Especificação Técnica

  • Potência do fuso: 22.4 kW
  • Velocidade do fuso: 7500 RPM

Informações adicionais

  • Distância entre a ponta do fuso e a mesa (máx.): 35,0 pol. (889 mm)

  • Distância entre a ponta do fuso e a mesa (mín.): 5,0 pol. (127 mm)

  • Fuso

    • Binário máximo: 340 ft‑lbf a 700 rpm (460 Nm a 700 rpm)

    • Sistema de transmissão: caixa de velocidades de 2 velocidades

    • Lubrificação dos rolamentos: Injeção de ar/óleo

    • Arrefecimento: Arrefecimento a líquido

  • Mesa

    • Comprimento: 120,0 in (3048 mm)

    • Largura: 28,0 pol. (711 mm)

    • Largura da ranhura em T: 0,626–0,630 pol. (15,90–16,00 mm)

    • Distância entre os centros das ranhuras em T: 4,92 pol. (125 mm)

    • Número de ranhuras em T: 5

    • Carga máxima da mesa (distribuída uniformemente): 4000 lb (1814 kg)

  • Velocidades de avanço

    • Avanço máximo de corte: 360 ipm (9,1 m/min)

    • Avanços rápidos: X 360 ipm (9,1 m/min), Y 600 ipm (15,2 m/min), Z 600 ipm (15,2 m/min)

  • Motores dos eixos (força máxima)

    • X: 3400 lbf (15 124 N)

    • Y: 4 100 lbf (18 238 N)

    • Z: 5 600 lbf (24 910 N)

  • Trocador de ferramentas

    • Tipo: SMTC

    • Capacidade: 30+1

    • Diâmetro máximo da ferramenta (todos os compartimentos ocupados): 4,0 pol. (102 mm)

    • Diâmetro máximo da ferramenta (com o compartimento adjacente vazio): 10,0 pol. (254 mm)

    • Comprimento máximo da ferramenta (a partir da linha de referência): 16 pol. (406 mm)

    • Peso máximo da ferramenta: 30 lb (13,6 kg)

    • Tempo entre ferramentas (média): 4,2 s

    • Tempo entre cavacos (média): 6,3 s

  • Geral

    • Capacidade de líquido de arrefecimento: 95 gal (360 L)

  • Requisitos de ar

    • Ar necessário: 4 scfm a 100 psi (113 L/min a 6,9 bar)

    • Mangueira de ar em linha: 3/8 pol.

    • Acoplador (ar): 3/8 in

    • Pressão mínima de ar: 80 psi (5,5 bar)

  • Elétrica

    • Sistema de acionamento: caixa de velocidades de 2 velocidades

    • Tensão de entrada CA (trifásica) baixa: 220 VCA, 70 A (FLA)

    • Tensão de entrada CA (trifásica) alta: 440 VCA, 35 A (FLA)

  • Dimensões – para envio

    • Palete para o mercado interno: 288 pol. x 102 pol. x 132 pol. (732 cm x 260 cm x 336 cm)

    • Caixa de exportação: 288 pol. x 105 pol. x 134 pol. (732 cm x 267 cm x 339 cm)

    • Palete para o mercado interno com opção EC: 288 pol. x 102 pol. x 140 pol. (732 cm x 260 cm x 356 cm)

    • Caixa de exportação com opção EC: 288 pol. x 105 pol. x 141 pol. (732 cm x 267 cm x 359 cm)

*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.

O seu gestor de conta:

José María García

José María García é um(a) dos(as) nossos(as) especialistas no comércio de máquinas usadas e será o contacto direto para mais questões sobre a máquina. Não hesite em contactá-lo(a).

entre em contacto

Termos de Pagamento

  • Pagamento adiantado

  • Financiamento de activos
