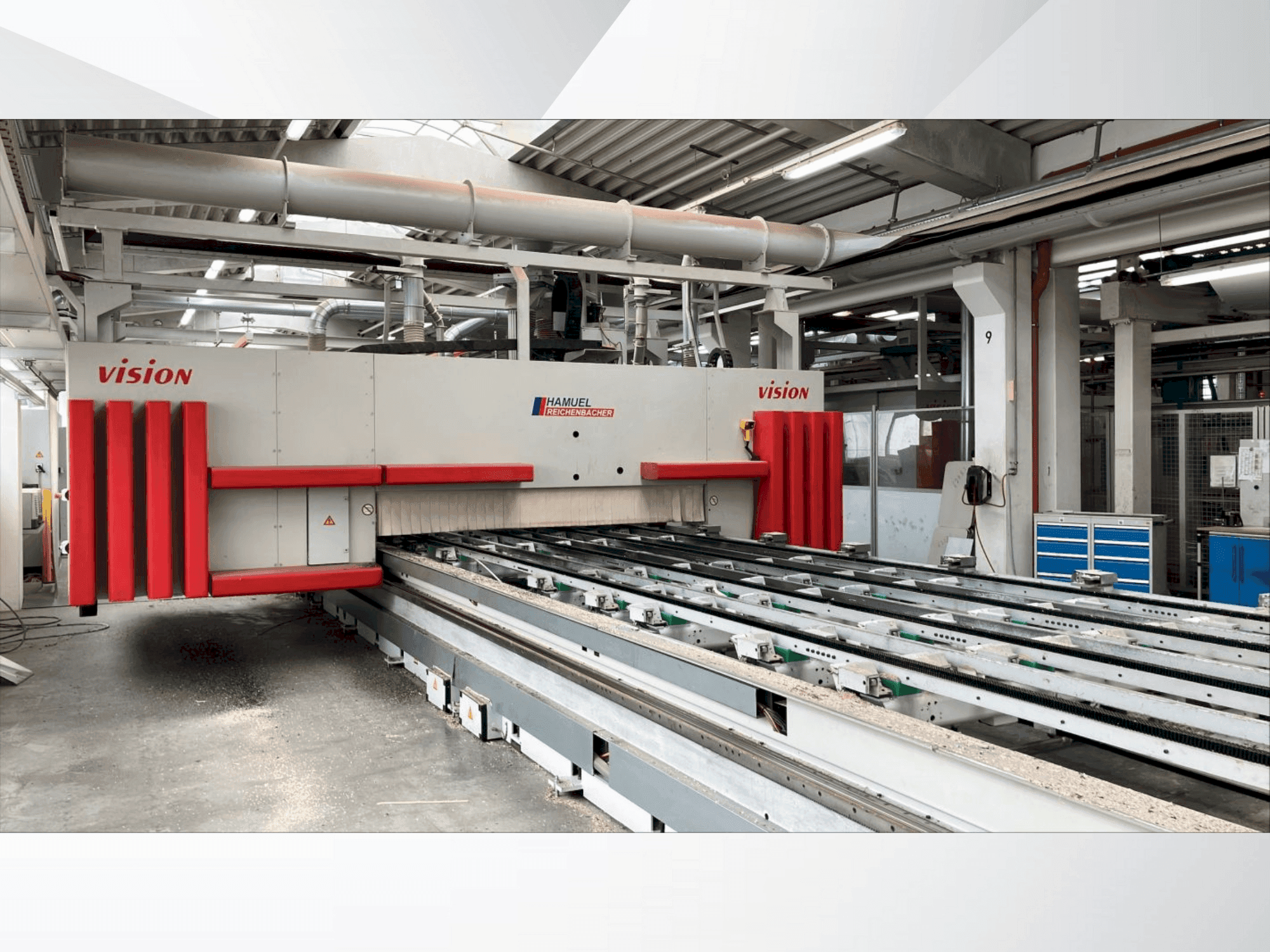

Hamuel Reichenbacher - VISION III-TT-LDE-CNC-HAM-2017-00001

Equipamento Adicional

• - Mesa de apoio ajustável automaticamente com pinos de vácuo
• - Placas de sucção a vácuo integradas na base fixa da máquina
• - Permite um posicionamento flexível e seguro das peças

Informações adicionais

Benefícios da máquina

• Benefícios técnicos da máquina:
  • - Painel de controlo: ecrã plano tft de 17"
  • - Sistema operativo: windows 7
  • - Computador de ecrã: pcu 50. 5
  • - Interface do utilizador: hmi operate
  • - Eixos x1/x2: aprox. 8540 mm - movimento longitudinal do pórtico
  • - Eixo y1: aprox. 2500 mm - movimento transversal da unidade
  • - Eixo z1: aprox. 480 mm - movimento vertical da unidade
  • - Eixo b1: ±180° - movimento giratório
  • - Eixo c1: 360° - movimento rotativo
  • - Eixo x3: movimento da unidade de perfuração sob o pavimento
• Benefícios qualitativos da máquina:
  • - Eixos u2 a u10: movimento do portador
  • - A máquina apresenta velocidades máximas de 60 m/min nos eixos x e y, 20 m/min no eixo z, até 90°/s nos eixos b e c, e oferece uma velocidade de avanço infinitamente programável no plano x/y ao longo de qualquer percurso.
  • - Pinos de vácuo: 72 unidades, Ø100 mm
  • - Curso: 100 mm
  • - Curso efetivo: 25 mm (acima da correia de base)
  • - O sistema de transportadores de vácuo inclui 9 transportadores acionados por motor elétrico, cada um com um curso de ±1000 mm, espaçamento mínimo de 300 mm (normalmente ~1000 mm), e equipados com 8 ventosas de vácuo (Ø100 mm) dispostas num padrão 1-2-2-2-1, monitorização do vácuo e bicos de sopro para limpeza das almofadas, sendo todos os transportadores acionados em ambos os lados por motores eléctricos.

Informações adicionais

• - Máquina ainda em funcionamento
