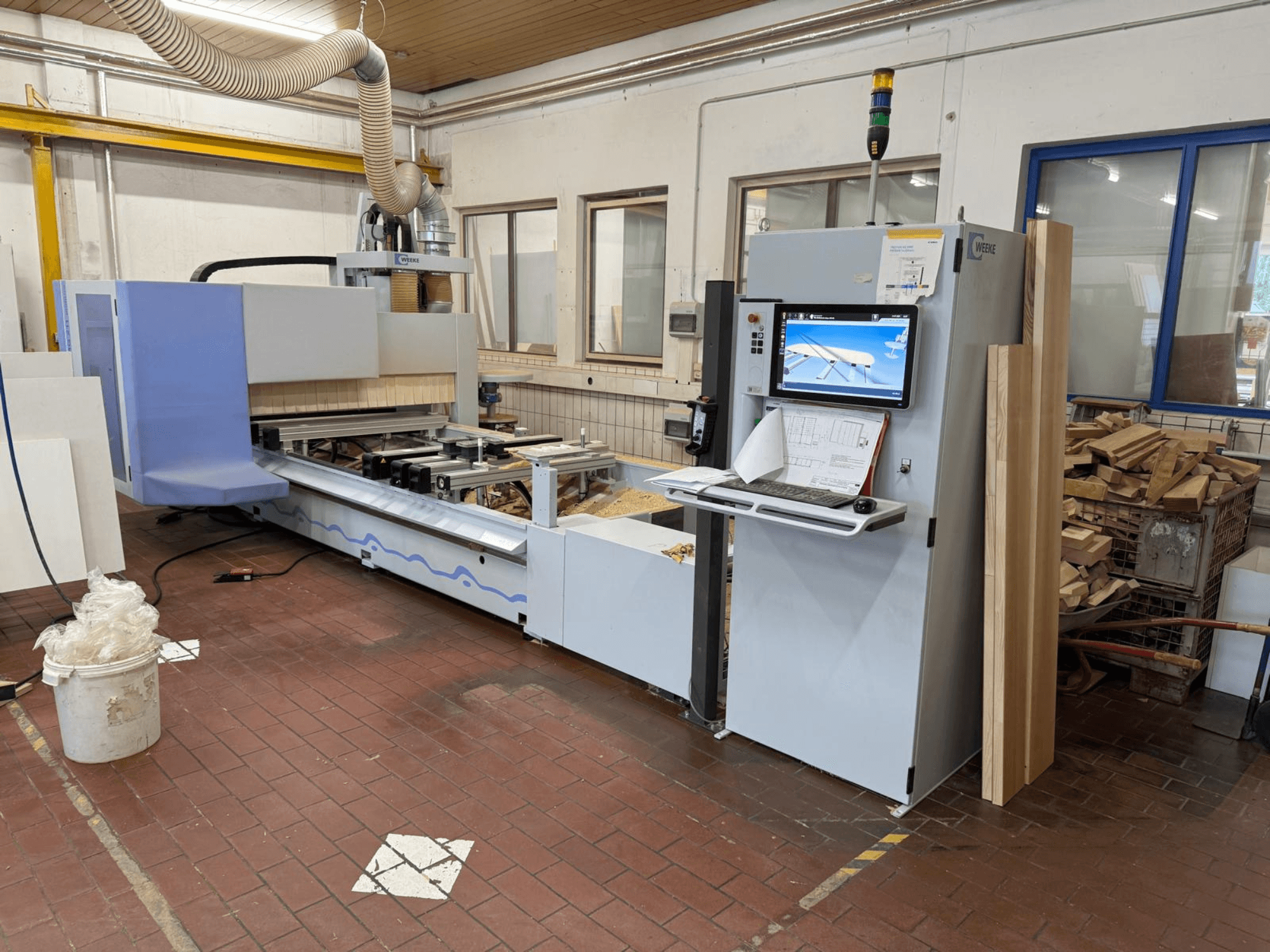

Weeke - PROFI BMG211/32/12/KDE-CNC-WEE-2015-00001

• Velocidade nos eixos X/Y: 70 m/min

• Velocidade do eixo Z: 20 m/min

• Comprimento da mesa no eixo X: 3250 mm

• Comprimento útil da mesa no eixo Y: 1150 mm

• Espaço livre para a peça: 1250 mm

• Comprimento útil opcional da mesa no eixo Y: 1400 mm

• Altura livre opcional da peça: 1600 mm

• Espessura da mesa Z: 125 mm

• Altura de espaço livre para a peça: 225 mm

• Suportes para peças: 6

• Campos de vácuo: 2

• Capacidade do gerador de vácuo: 70/84 m³/h a 50/60 Hz

• Ventosas: 12 × 114 × 160 × 100 mm

• Ventosas adicionais: 2 × 125 × 75 × 100 mm

• Batentes laterais pneumáticos: 2

• Batentes longitudinais pneumáticos: 6

• Batentes manuais dobráveis: 4

• Ajudas de posicionamento em HPL: 4

• Posicionamento das ventosas por laser: Sim

• Tipo de laser: projeção de retículo

• Utilização principal: 1455 h

• Utilização secundária: 743 h

• Tempo de utilização: 8586 h

Fuso / Perfuração / Ferramentas

• Fuso principal: F1-HSK63-12 kW

• Velocidade do fuso: 1 250–24 000 rpm

• Potência do fuso: até 10/12 kW

• Interface do fuso: HSK63

• Arrefecimento do fuso: Arrefecido a ar

• Lubrificação do fuso: Lubrificado permanentemente

• Eixo C: Eixo de interpolação de 360°

• Unidade de perfuração vertical: V12 de alta velocidade 7500

• Velocidade de perfuração vertical: 1500–7500 rpm

• Potência de perfuração vertical: 2,3 kW

• Profundidade de perfuração vertical: máx. 38 mm

• Profundidade de perfuração vertical com broca especial: máx. 55 mm

• Diâmetro máximo da broca vertical: 35 mm

• Porta-broca vertical: Ø 10 mm

• Passo do fuso vertical: 32 mm

• Unidade de perfuração horizontal: H4X/2Y

• Eixos de perfuração horizontais: 6

• Disposição dos eixos de perfuração horizontais: 4 na direção X / 2 na direção Y

• Velocidade de perfuração horizontal: 1500–7500 rpm

• Profundidade de perfuração horizontal: máx. 38 mm

• Diâmetro máximo da broca horizontal: 20 mm

• Unidade de serra de ranhura: N1 X-Y 90°

• Ângulo de rotação da serra de ranhura: 90°

• Profundidade de corte da serra de ranhura: 30 mm

• Diâmetro da serra de ranhura: 125 mm

• Espessura da lâmina da serra de ranhura: máx. 5 mm

• Velocidade da serra de ranhura: 1500–7500 rpm

• Almoxarifado de ferramentas: W14

• Capacidade do carregador de ferramentas: 14 ferramentas

• Interface da ferramenta: HSK63

• Peso máximo da ferramenta: 6 kg

• Diâmetro máximo da ferramenta com o compartimento cheio: 130 mm

• Diâmetro máximo da ferramenta com posições adjacentes livres: 260 mm

• Tempo de troca de ferramenta: Aprox. 12–18 s

FLEX5+ / Controlo / Equipamento

• Agregado HP FLEX5+: Serrilha / Fresagem / Perfuração

• Ângulo de rotação da fresagem do FLEX5+: 0–100°

• Ângulo de rotação de perfuração do FLEX5+: 0–100°

• Ângulo de rotação do FLEX5+ no corte: 0–90°

• Diâmetro máximo da ferramenta de fresagem do FLEX5+: 20 mm

• Diâmetro máximo da ferramenta de perfuração do FLEX5+: 10 mm

• Velocidade máxima de corte do FLEX5+: 15 000 rpm

• Interface de ferramentas FLEX5+: WFC40-25

• Sistema de controlo: powerTouch do Grupo HOMAG

• Controlo CNC: powerControl PC86

• Ecrã: Multitoque Full HD de 21,5"

• Processador: Intel Core 2 Duo

• Disco rígido: Mín. 160 GB SATA

• Ethernet: 10/100 Mbit RJ45

• Sistema operativo: Windows 7 Professional

• Software: woodWOP

• Auxiliar de carregamento do trocador automático de ferramentas: Sim

• TeleserviceNet: Sim

• Alimentação elétrica: 400 V

• Frequência: 50/60 Hz

• Temperatura ambiente: +10 °C a +40 °C

• Equipamento de segurança CE: Sim

• Tensão de alimentação: 400 V / 230 V

• Fase: trifásica

• Frequência: 50 Hz

• Corrente máxima de funcionamento em plena carga: 38 A

• Capacidade do fusível: 50 A

• Tensão de controlo: 24 V

• Marcação CE

• Vendido sem ferramentas

A pedido, também podemos fornecer sistemas de extração adequados (atualmente elegíveis para financiamento na Alemanha) e soluções de ar comprimido
