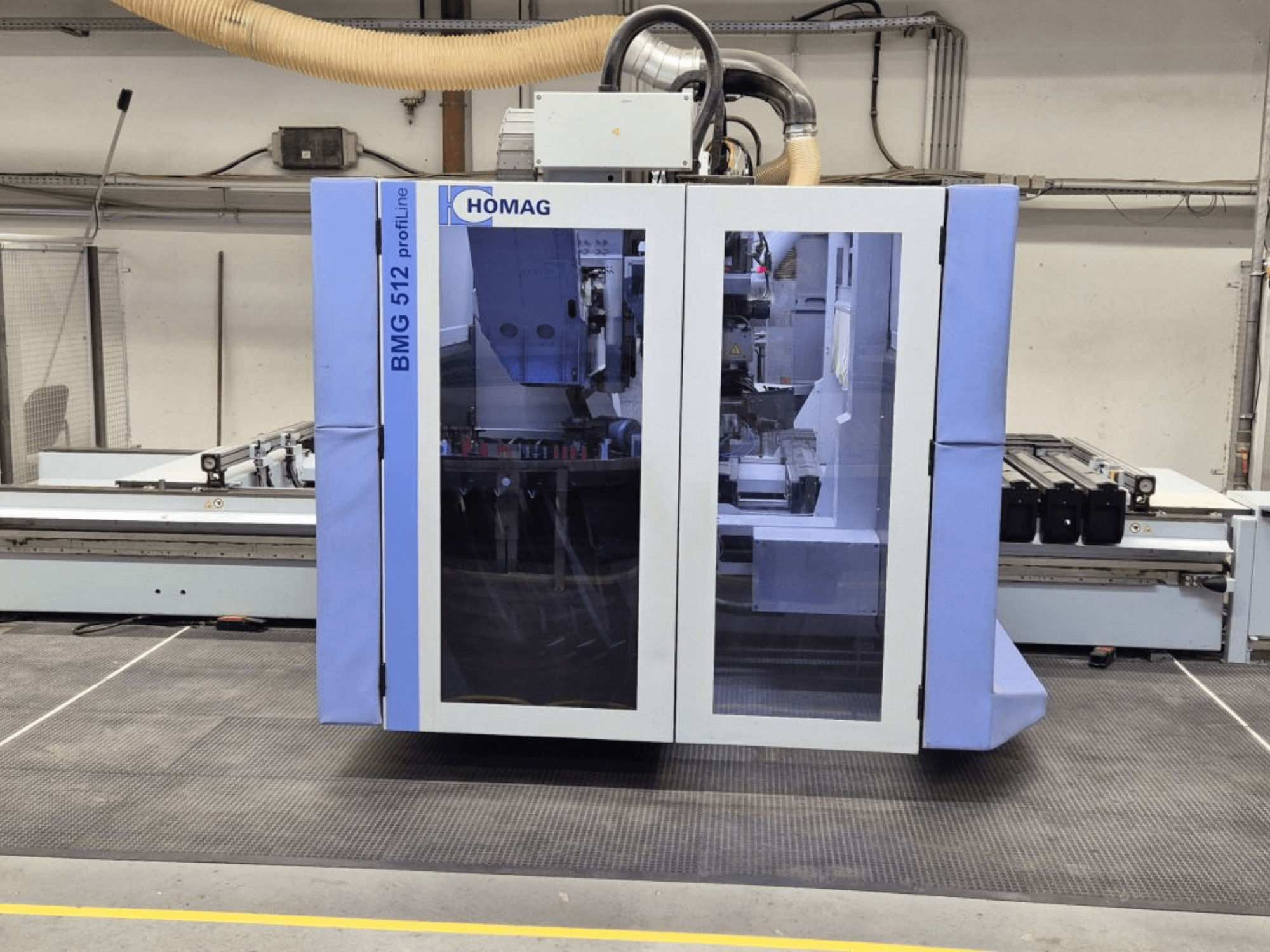

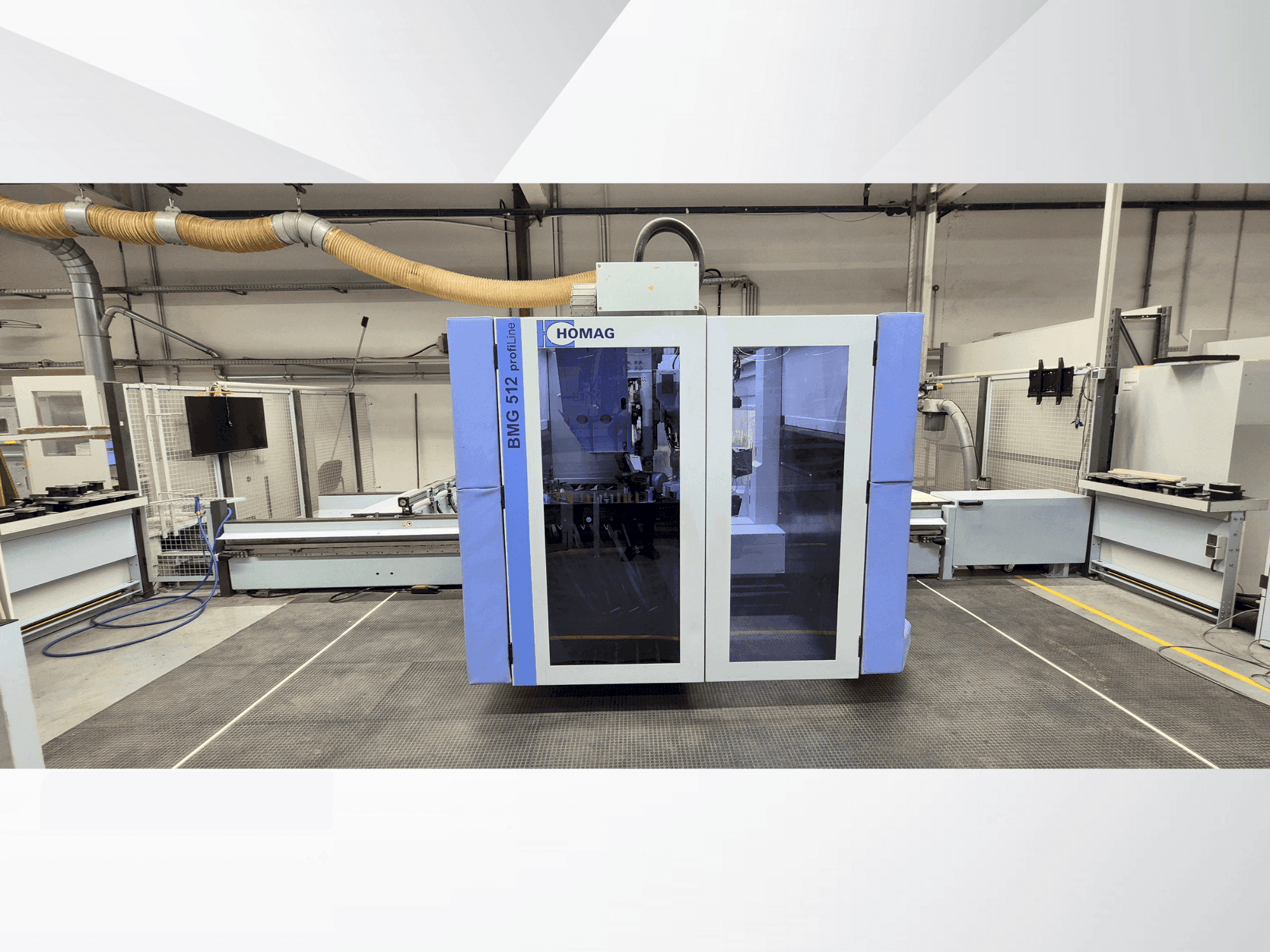

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Informações adicionais

Peça de trabalho

• Comprimentos: 4000 mm para colocação simples / 2250 mm para colocação pendular

• Larguras: 1450 mm para todas as unidades e paragem frontal

• Espessura máxima da peça de trabalho: 300 mm (incluindo dispositivos de fixação)

• Até 60 mm com pinças standard sem restrições para unidades e extração.

Mesa

• Mesa de consola automática

• Mesa de consola regulável automaticamente

• 8 consolas Y = 1500 mm

• 16 pinos laterais e de paragem 140 mm, controlados electromecanicamente

• Atribuição dinâmica do espaço para uma utilização óptima no funcionamento do pêndulo

• Várias pinças de vácuo duplas

• Sem bomba de vácuo; fornecido através de um sistema de vácuo do lado do edifício

Ferramentas

• Trocador de ferramentas de disco com 18 dobras

Acionamento principal

• Eixo de processamento: 12 kW (funcionamento S6) / 9,5 kW (funcionamento S1)

• Fuso com rolamentos híbridos

• Rotação controlada por frequência: 0 - 24000 rpm

• Redução automática do avanço com a diminuição da velocidade do fuso

Unidade de injeção

• Unidade de colagem POWEREDGE

• Unidade de colagem para colagem de bordos a 360° em juntas de topo

• Aplicação de cola através de rolo de aplicação no material da borda

• 1 rolo de pressão Ø 50 mm, 1 rolo de seguimento Ø 35 mm

• Altura máxima do canto: 65 mm

• Espessura da borda: 0,4 - 3 mm (folheado 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Bocal de ar quente para aquecer bordas grossas em pequenos raios, controlável via NC

Controlo da máquina

• POWERCONTROL PC 86 POWERTOUCH

• Com ecrã Full-HD multitouch de 21,5"

• WoodWOP para criação gráfica e orientada para o diálogo de programas CNC

• Sistema de diagnóstico WOODSCOUT

Equipamento adicional

• Interface para a unidade FLEX 5

• Eixo C com interface de unidade

• Gama de rotação ilimitada

• Elemento de acoplamento para troca automática de ferramentas da unidade FLEX 5

• Cabeça de perfuração

• 21 fusos V17 / H4 / S0 / 90°

• 17 fusos de perfuração vertical com sistema de troca rápida

• Disposição em forma de T: 7 fusos na direção Y / 11 fusos na direção X

• 4 fusos horizontais com serra 0 / 90°

• Estação de pré-corte

• Desloca-se com o portal de processamento (eixo X)

• Unidade de serra / recorte para o trocador de ferramentas

• Unidade combinada de corte e arredondamento de cantos, controlada por sensor

• Unidade combinada de corte de flush / faca de puxar

Informações adicionais

• Tanque de refrigeração para o fuso de processamento

• Transportador de aparas integrado, descarregando para a esquerda

Nota: Os dados técnicos e as descrições têm carácter meramente informativo e não são vinculativos.
