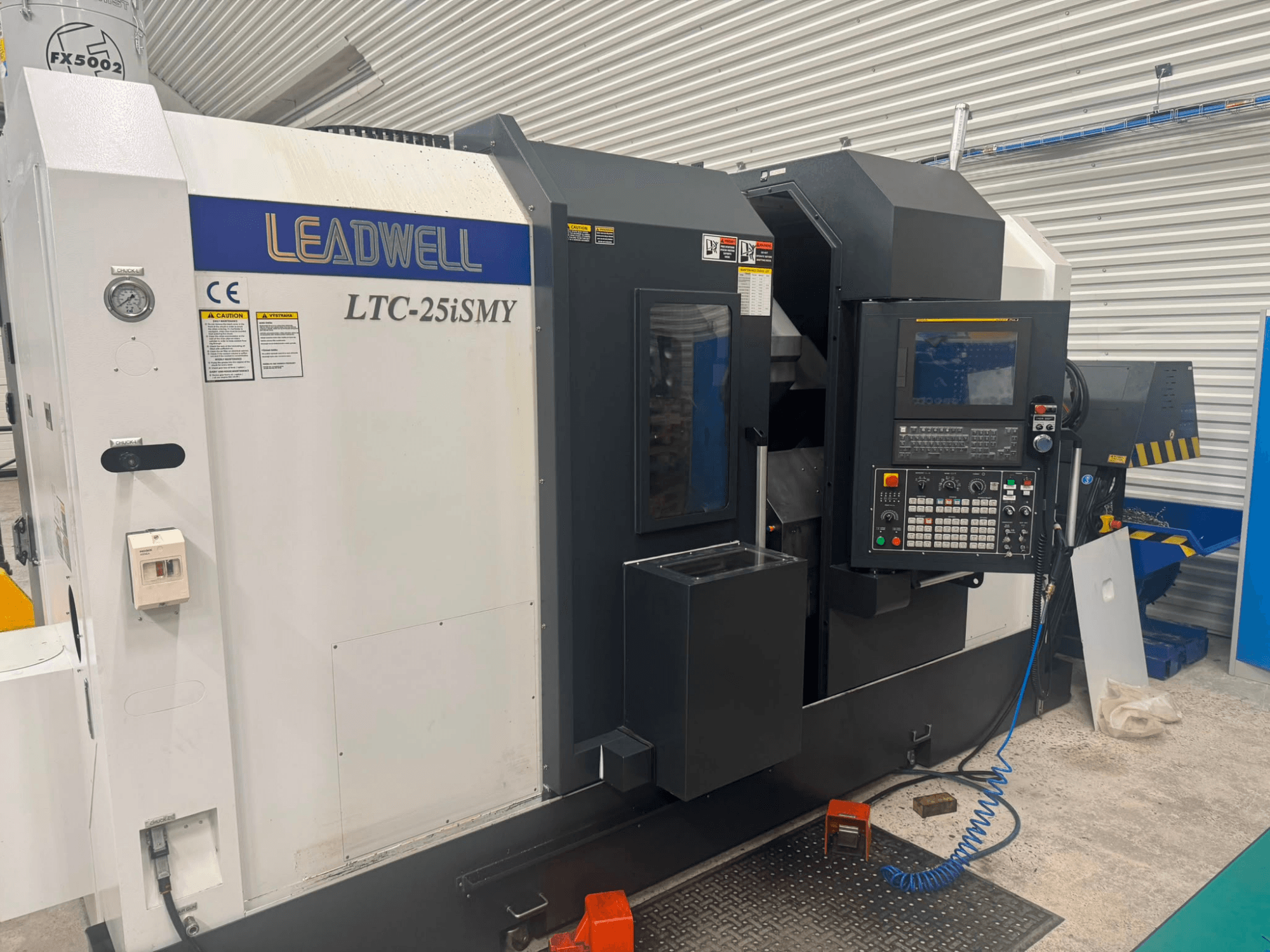

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Capacidades

  • Diâmetro máximo de torneamento acima da base: 590 mm

  • Diâmetro máximo de torneamento acima do suporte transversal: 590 mm

  • Diâmetro máximo de torneamento: 430 mm

  • Comprimento máximo de torneamento: 770 mm

  • Diâmetro máximo da barra: 78 mm

  • Peso máximo da peça: 39 kg

• Eixos e cursos

  • Curso do eixo Z2 (contra-fuso): 780 mm

  • Incrimento mínimo de posicionamento do eixo C1 (fuso principal): 0,001

  • Incremento mínimo de posicionamento do eixo C2 (contra-fuso): 0,001

• Fuso principal

  • Tamanho do mandril: 254 mm

  • Cônico do fuso: A2-8

  • Furo do fuso: 89 mm

  • Tipo de acionamento do fuso: Fanuc A P30/6000i

• Contra-fuso

  • Velocidade máxima: 4000 rpm

  • Tamanho do mandril: 210 mm

  • Cônico: A2-6

  • Diâmetro máximo da haste: 66 mm

  • Potência: 15 kW

  • Tipo de acionamento do fuso: Fanuc A 12/7000i

• Torre / ferramentas (cabeça de ferramentas EWS)

  • Diâmetro do sistema de fixação: BMT65

  • Número de posições: 12

  • Dimensão máxima da ferramenta: 25 x 25 mm

  • Diâmetro máximo de fixação interna da ferramenta (rosqueamento): 40 mm

  • Tempo de troca de ferramenta adjacente: 0,8 s

  • Tempo máximo de troca de ferramenta: 1,3 s

  • Velocidade máxima das ferramentas motorizadas (axial): 4000 rpm

  • Velocidade máxima das ferramentas acionadas (radial): 4000 rpm

  • Potência de acionamento das ferramentas rotativas: 4,5 kW

• Avanços rápidos

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (contra-fuso): 20 000 mm/min

• Controlo

  • Fanuc 0iTF PLUS com ecrã LCD de 15", Manual Guide i, Ethernet

• Potência da máquina: 65 kVA

Equipamento adicional

• Fixação por pinça

• Mandril hidráulico 254/3 (10"), barra máx. Ø77 mm, 3500 rpm

• Sonda de ferramentas Renishaw HPMA (braço motorizado)

• Refrigeração de alta pressão a 20 bar através da cabeça de ferramenta

• Bocal de sopro da peça acima do fuso principal

• Bocal de sopro da peça acima do contra-fuso

• Transportador de aparas em cassete com recipiente para aparas

• Contramandril com mandril 203/3

• Pá de remoção da peça com contentor

• Preparação/interface para alimentador de barras

• Alarme luminoso (luz de estado da máquina)

• Separador de óleo para emulsão de arrefecimento (proveniente da lubrificação perdida)

• 3 unidades rotativas axiais BMT65

• 3 unidades rotativas radiais BMT65

• 4 suportes de dupla face para torneamento exterior BMT65

• 4 unidades de suporte de dupla face para torneamento interno BMT65

• 1 suporte de um só lado para torneamento interno

• Sistema de extração Filtermist FX5002
