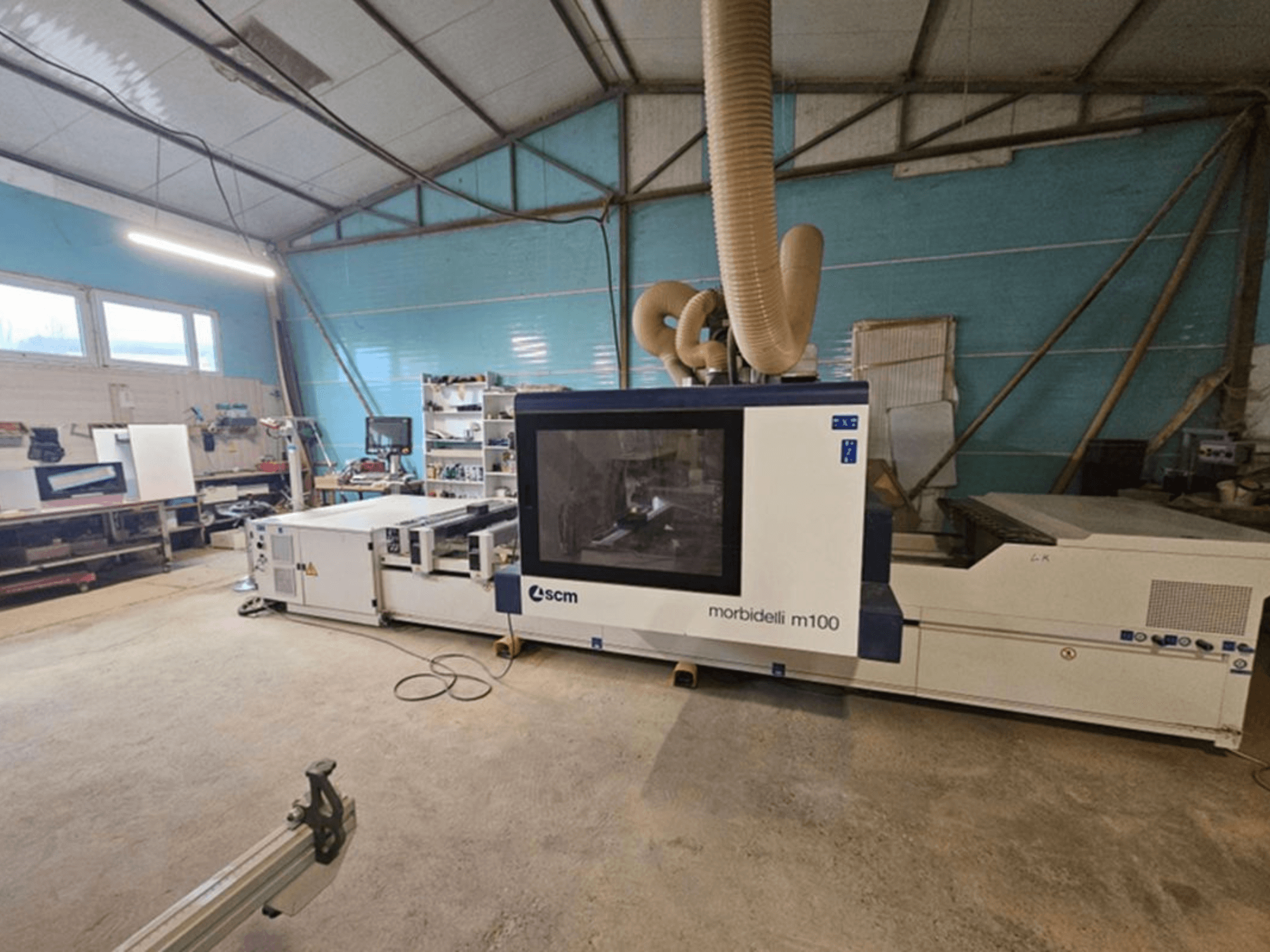

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Ano/utilização: Adquirida em 2019; aprox. 2 000 horas de funcionamento

• Eixos/capacidades: Usinagem de 3/4/5 eixos; perfuração (vertical e horizontal em 4 lados), fresagem, ranhuramento, usinagem de arestas; sistema de segurança PRO-SPACE

• Área de trabalho: X 3 110 mm; Y 1 620 mm; passagem Z 180 mm; passagem Y 1 900 mm; comprimento do pêndulo 1 400 mm

• Mesa de trabalho: mesa TV FLEX 1600, 6 barras/suportes móveis, 6 travessas; posições padrão das barras 6–12; comprimento da barra móvel 1 600 mm; 12 ventosas fixas (145 x 145 x 75 mm); preparação para 6 grampos pneumáticos; 4 dispositivos pneumáticos de carregamento/suporte de painéis; 8 limitadores traseiros; 8 limitadores intermédios; referência lateral esquerda + laser para peças moldadas

• Estrutura/movimento: Estrutura de aço soldada; guias lineares com rolamentos de recirculação; eixo X por barras móveis, eixo Y por pórtico com cremalheira e pinhão em ambos os lados, eixo Z por fuso de esferas; posicionamento controlado por CNC

• Velocidades: Velocidade máxima do vetor XY (PRO-SPACE) 56 m/min; fusos de perfuração até 8 000 rpm; eletrofuso até 24 000 rpm

• Unidade de perfuração: Grupo F23L com 13 fusos verticais (7R+6L), 10 fusos horizontais (4+3 no eixo X, 2 no eixo Y); serra integrada na direção X com Ø 125 mm, 2,2 kW; curso pneumático de abertura/fecho de 75 mm; inversor para velocidade programável

• Fuso principal: fuso elétrico Hiteco JQX de 5 eixos, HSK F63, arrefecido a líquido, rolamentos cerâmicos; classe de potência ~10 kW (S6 até ~15 kW), 24 000 rpm

• Trocadores de ferramentas: TRB 14 traseiro (14 posições; curso de 350 mm; passo de 115 mm; ferramentas até Ø240 mm; total de 70 kg); Frontal FAST 14 (14 posições; ferramentas até Ø130 mm em compartimentos selecionados; máx. 8 kg/ferramenta; total 24 kg)

• Controlo/software: Windows 7; ecrã FHD de 21,5"; teclado/rato + painel da máquina; Maestro CNC CAD/CAM (programação paramétrica/gráfica, importação DXF, gráficos ISO, simulação); painel tátil móvel TECPAD de 7"; controlo remoto ao longo da máquina

• Vácuo: Bomba de vácuo de série (de série na máquina); lubrificação automática centralizada

• Serviços: Potência instalada 23 + 28,5 kVA; ar comprimido 450 NL/min; requisito de extração de poeiras 4500 m³/h, 25 m/s, saída Ø250 mm; extração centralizada/otimizada com transportador ajustável e saídas agrupadas

• Segurança/normas: Conceito PRO-SPACE (sem fotocélulas frontais/barreiras laterais, conforme a oferta), conformidade CE, paragens de emergência e áreas protegidas de acordo com as normas da UE

Equipamento adicional

• Bomba de vácuo adicional: 1 x 90 m³/h

• Chave de hardware adicional para Xilog/Maestro (USB)
