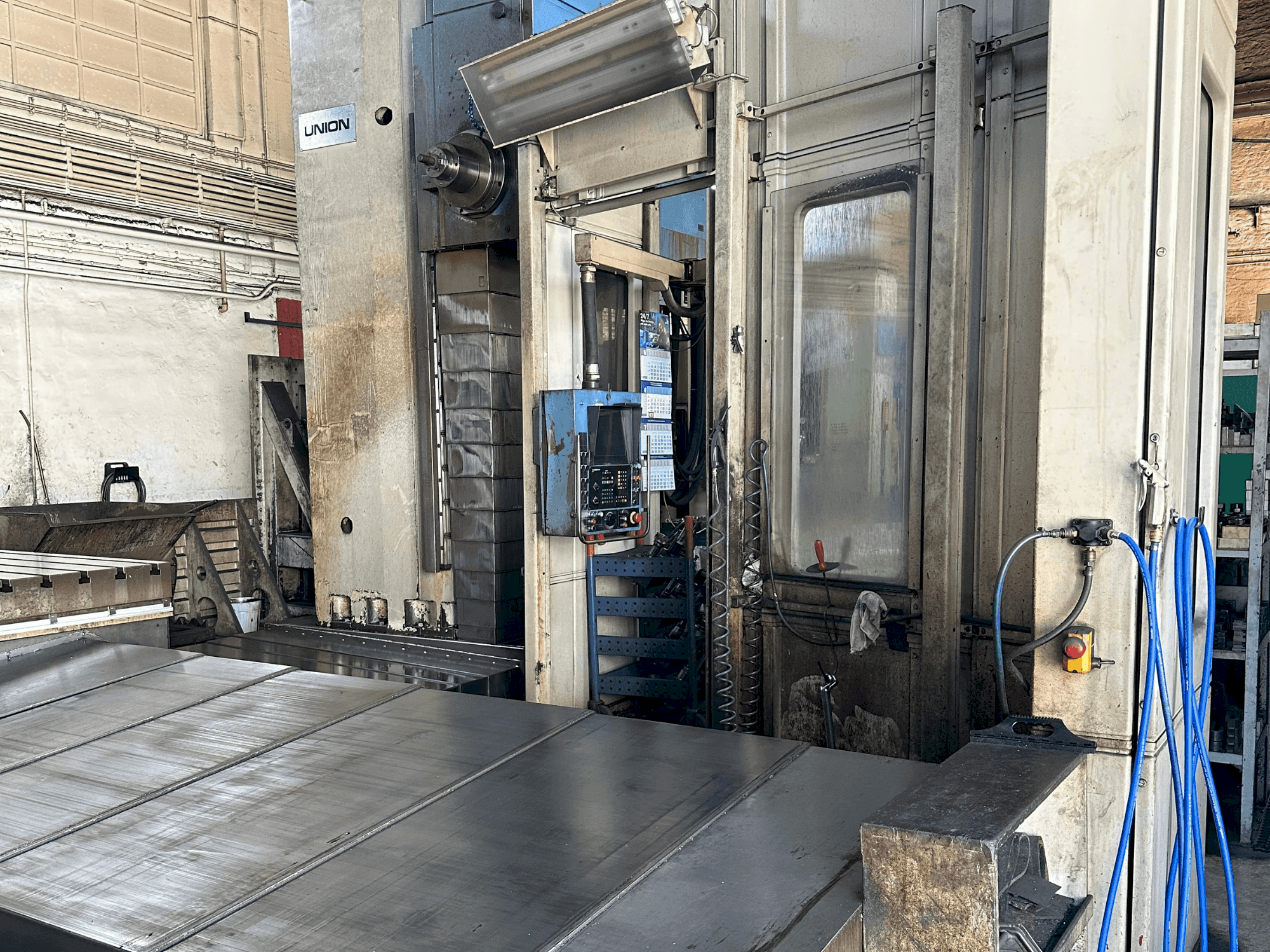

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Informações adicionais

Percursos de deslocação: Movimento vertical da cabeça do fuso (eixo Y): 1600 mm (2000). Movimento longitudinal do suporte (eixo Z): 1000 mm (1600). Movimento do fuso de mandrilamento (eixo W): 700 mm. Avanços: Avanço contínuo para os eixos Y e Z: 1 a 7099 mm/min. Fuso: Força de aperto da ferramenta: 25000 N. Diâmetro máximo de perfuração: 500 mm. Sistema elétrico: Tensão de rede: 380 VAC ± 10% (outras tensões são possíveis). Frequência: 50 Hz ± 2%. Potência de ligação: BFK-tamanho 130: 80 kW. BFK 150: 100 kW. Proteção primária do fusível: 200 A (a 380 VAC). Sistema hidráulico: Contém toda a geração, tratamento e distribuição do caudal de pressão. Está alojado numa unidade hidráulica separada com uma estação de armazenamento. Superfície de aperto: 1250 x 1600 mm. 1600 x 2000 mm. Carga máx. Carga de aperto: Distribuição uniforme da carga: 8000 kg e 12500 kg, respetivamente. Distribuição desigual da carga (em metade da superfície da mesa): 4000 kg e 6000 kg, respetivamente. Máx. Momento de inércia da massa: 3000 kgm² e 7000 kgm². Torque de carga máx. Binário de carga: 19000 N e 35000 N quando a mesa de fixação está bloqueada. Avanço e deslocação rápida: Avanço contínuo (eixo X): 1 a 7099 mm/min. Avanço rápido (eixo X): 7100 mm/min. Interpolação: Linear e circular. Interpolação 3D. Interpolação helicoidal. Interpolação de cilindros. Programação: Precisão de entrada: 0,001 mm para eixos lineares e 0,001° para eixos rotativos. Memória central de programas: 3100 frases NC. Outras caraterísticas: Correção da ferramenta para 99 pares (comprimento e raio). 8 ciclos de maquinagem e 200 subprogramas livres. Simulação de programas e I/O em paralelo com a maquinação. Sistema de diagnóstico extensivo para manutenção e resolução de problemas.
