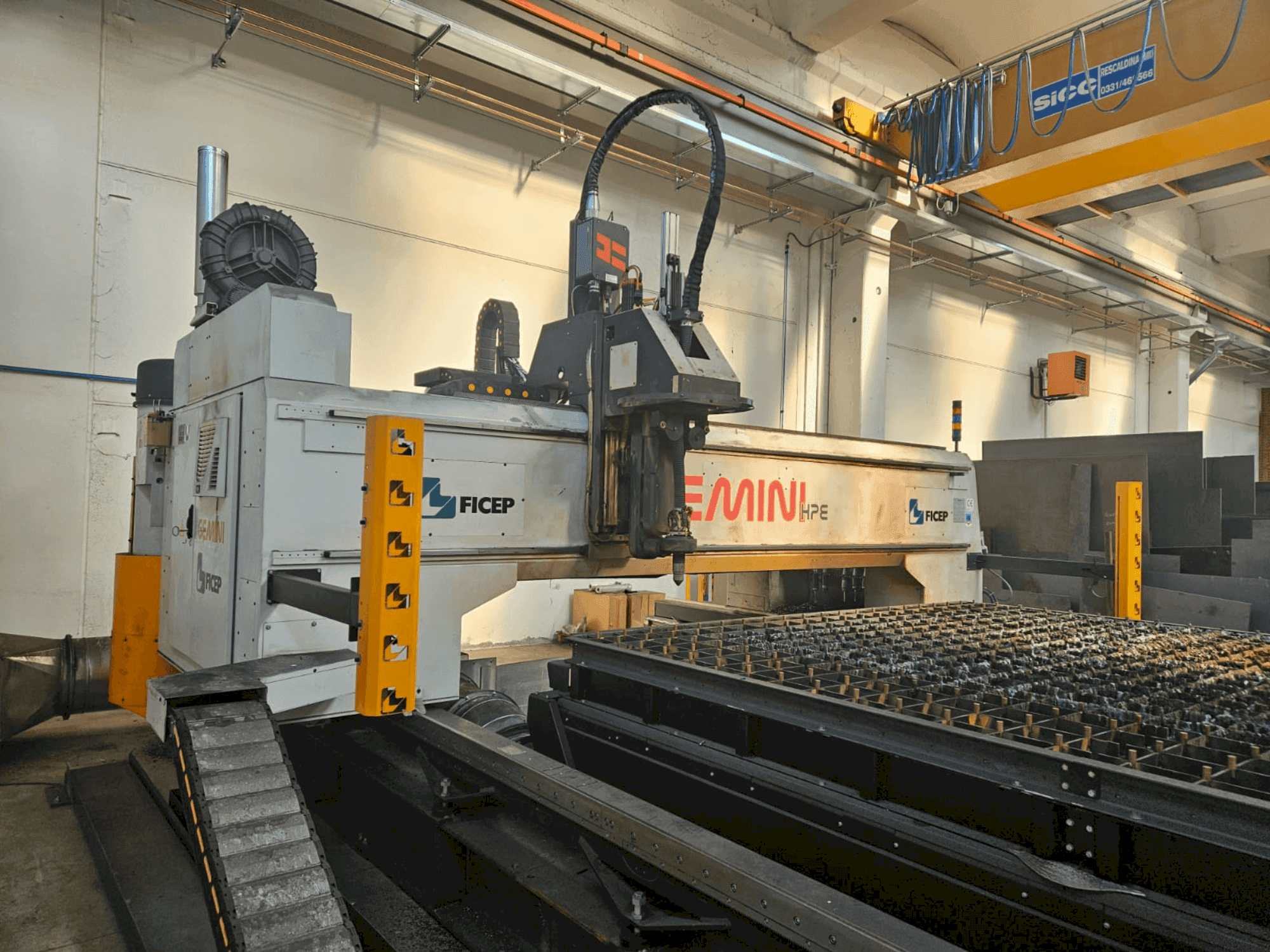

FICEP - GEMINI G32 HPEIT-OTH-FIC-2020-00001

Benefícios da máquina

Benefícios técnicos da máquina

• Especificações da folha de entrada: max. Comprimento: 15000 mm / min. Comprimento: 1250 mm / max. Largura: 3100 mm / min. Largura: 800 mm / especificações da peça de saída: min. Comprimento: 100 mm / min. Largura: 100 mm
• Cabeça de perfuração vertical: 1 / fuso para cabeça vertical: 1/ máx. Diâmetro de perfuração: 40 mm / máx. Diâmetro de fresagem: 250 mm / min. Espessura da chapa: 5 mm / máx. Espessura de perfuração: n 5000
• Potência instalada do fuso (s3): 15 kw / velocidade do fuso (programável, continuamente variável): 250 - 7000 rpm / máx. Velocidade de deslocação longitudinal (eixo x): 32 m/min / máx. Velocidade de posicionamento transversal (eixo y): 32 m/min / máx. Velocidade de posicionamento do eixo auxiliar (eixo u): 42 m/min / altura da mesa de trabalho: 650 mm
• Carros de tocha motorizados: 1 / unidade de corte plasma: 1 / maçaricos de oxicorte (opcional): 3 / max. Espessura da chapa com plasma xpr300: corte de perfuração durante a produção: 45 mm / corte de início de borda: 80 mm / corte em bisel de 45° (perfuração, produção): 32 mm / corte em bisel de 45° (início da borda): 56 mm / máx. Espessura da chapa com oxicorte opcional: 1ª tocha: 100 mm / 2ª tocha: 100 mm / 3ª tocha: 75 mm
• Grupo de carregamento de materiais: sistema de carregamento para placas de 15 m / cama de apoio e calhas para placas de 6. Placas de 1 m / três secções de extensão de cama de 3 metros com respectivas calhas / sistema automático de descarga de escórias para cama de 15 m / grupo de maquinação: estrutura de pórtico móvel com guias de posicionamento transversais / cabeça de perfuração vertical monomandril / carro transversal / trocador de ferramentas automático de 8 posições para unidade de perfuração / 8 porta-ferramentas iso 40 para trocador de ferramentas / unidade de riscagem / sistema de aspiração de aparas a bordo / unidade de corte térmico: sistema de corte por plasma xpr300 / cabeça de corte por plasma biselado (cabeça curta) / sistema de extração de fumos para chapas até 15 m / big-bag para extrator de fumos
