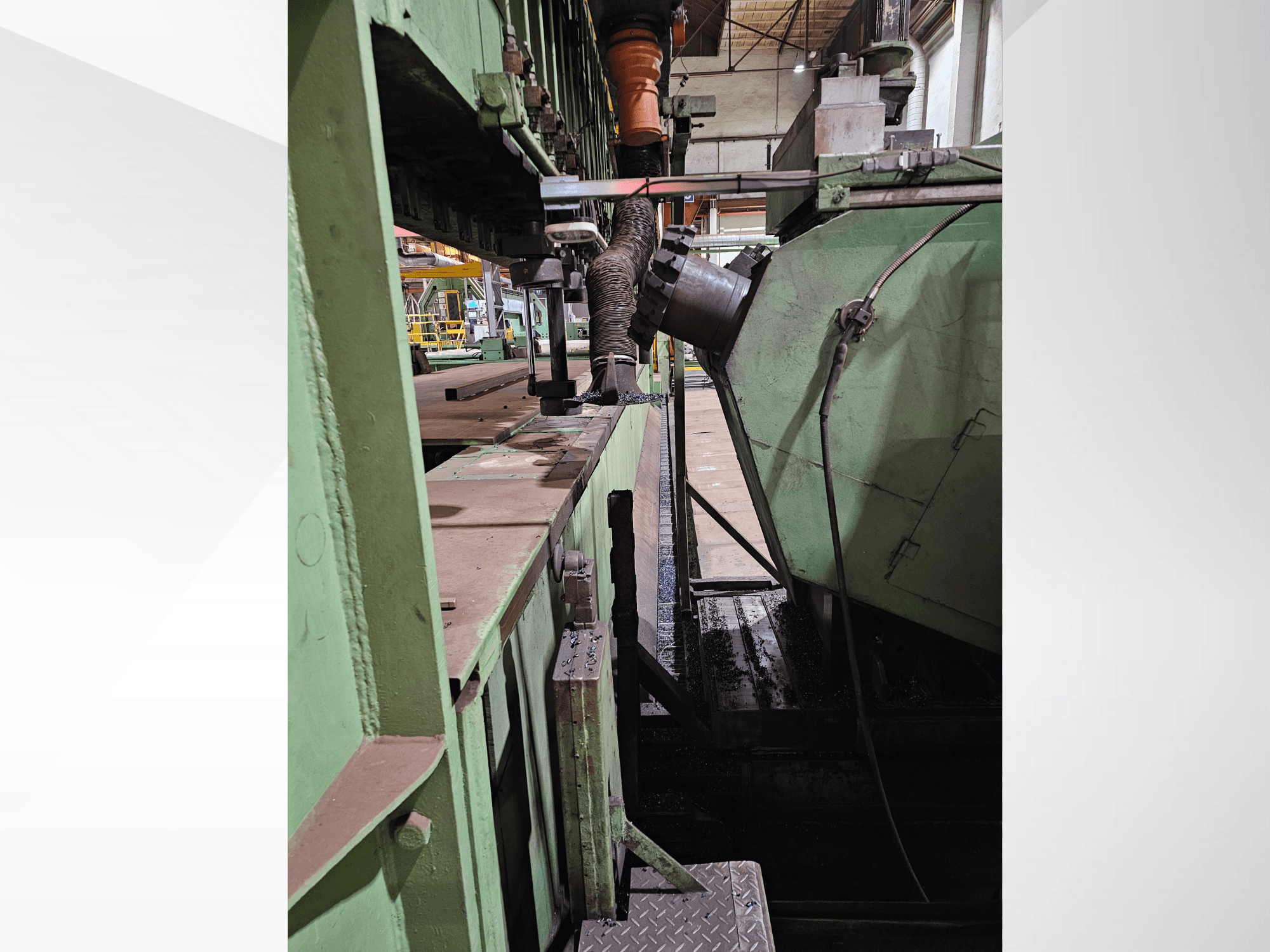

Esta fresadora de bordos de chapa de 3 eixos GRABENER Single-sided foi fabricada em 1984. Possui um potente motor CC de 50 kW, velocidades do fuso até 500 rpm e um binário máximo de 2.000 Nm. A máquina oferece amplas capacidades de deslocação com 15.900 mm no eixo x e velocidades de deslocação rápidas até 8.000 mm/min. Ideal para fresagem de precisão com uma gama de rotação de +/-45°. Contacte-nos para mais informações sobre esta máquina.
Visão Geral
- marca: GRABENER
- ano: 1984
- MODELO: Single-sided sheet metal edge milling machine
- tipo de aplicação: Outras máquinas para chapas
- Localização: Alemanha
- tipo de máquina: Máquina de chapa metálica
Informação Técnica - GRABENER Single-sided sheet metal edge milling machine
Dimensões
- Peso da máquina: 23000 kg
Movimento
- Número de eixos: 3
- Curso do eixo X: 15900 mm
- Curso do eixo Y: 500 mm
- Curso do eixo Z: 790 mm
Informações adicionais
Gama de rotação do fuso de fresagem: ±45°
Fuso e ferramentas
Potência de acionamento do fuso de fresagem (motor DC): 50 kW
Diâmetro do fuso no rolamento frontal: 160 mm
Porta-ferramentas interno: ISO 50 (DIN 2079)
Suporte de ferramentas externo: ISO 60
Fixação da ferramenta: manual através de haste roscada M24
Velocidades e binário
Velocidades do fuso: infinitamente variável, 2 gamas, 50-500 rpm
Gama 1: 50-250 rpm
Gama 2: 100-500 rpm
Incremento de fase: 1:2
Gama de potência constante: 160 rpm
Binário máximo do fuso: 2.000 Nm
Velocidade máxima de rotação do fuso: 2°/seg
Avanços
Avanço de fresagem em X: 40-4.000 mm/min (infinitamente variável)
Deslocação rápida X: 8.000 mm/min
Velocidade de ajuste Y/Z: 20-500 mm/min (infinitamente variável)
Deslocação rápida Y/Z: 1.000 mm/min
Precisão
Precisão de visualização/posicionamento (3 eixos): 0,1 mm
Eléctrica
Tensão de funcionamento: 380 V, 50 Hz
Tensão de controlo: 220 V
Distâncias e dimensões
Mesa de fixação até ao eixo do fuso horizontal retraído: 500 mm
Apoio da face (chão) ao centro do fuso na posição central vertical: 1.300 mm
Mesa de fixação ao centro da guia de suporte: 2.300 mm
Comprimento da bochecha e da guia de suporte: 16.800 mm
*Pode haver diferenças entre os dados apresentados e os valores reais, o que deverá ser confirmado pelo representante de vendas.
