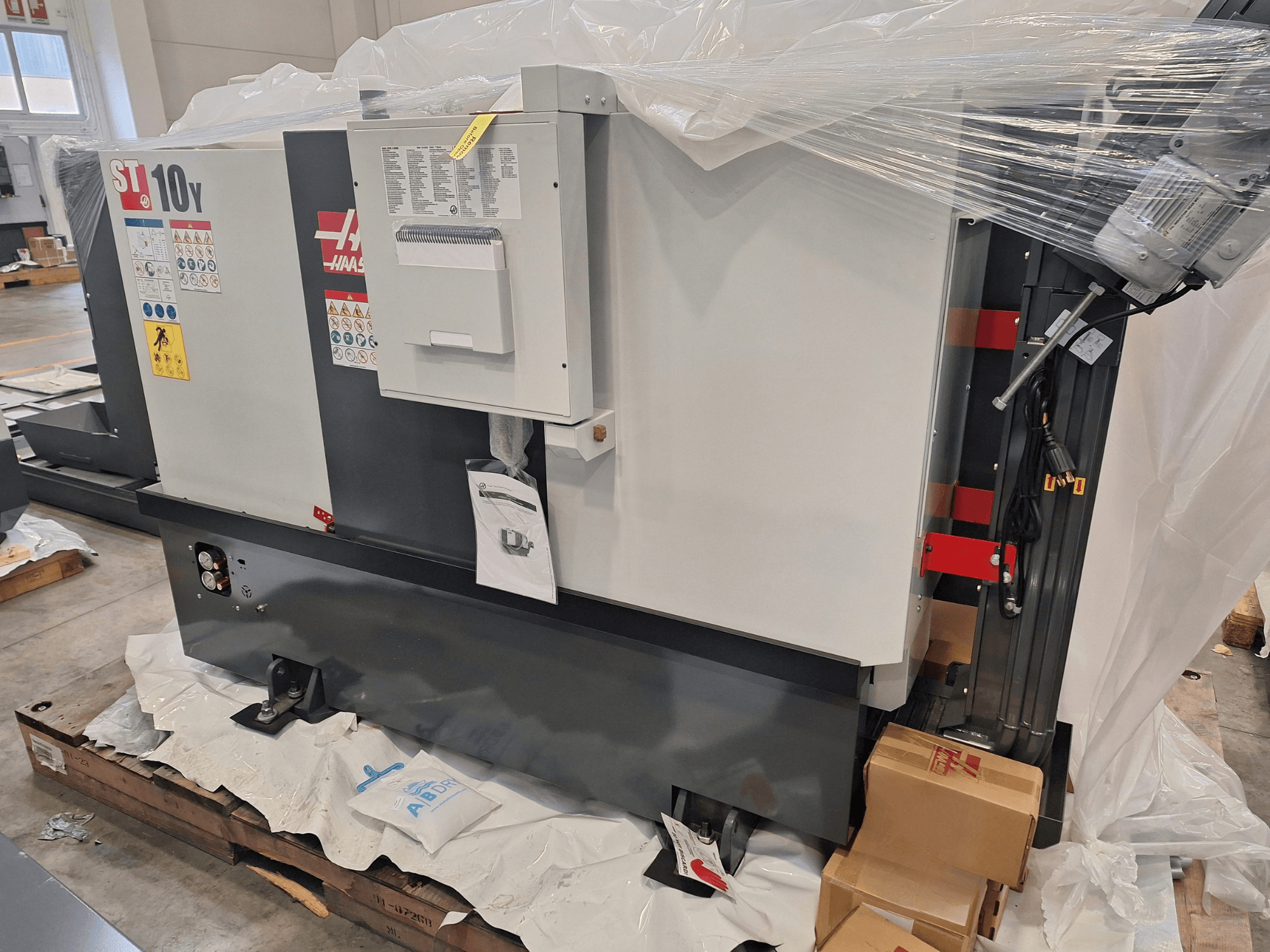

HAAS - ST-10Y EUIT-TUR-HAA-2023-00001

Horas de funcionamento: 0 (máquina de exposição)

Tamanho do mandril (eixo principal): 6,5 pol. / 165 mm

Diâmetro máximo de rotação da peça: 16,5 pol. / 419 mm

Diâmetro máximo de corte (com torre BMT45): 11,0 pol. / 279 mm

Comprimento máximo de corte: 16,0 pol. / 406 mm

Capacidade da barra: 1,75 pol. / 44 mm

Velocidades de avanço rápido (X/Y/Z): 472/472/1200 ipm (12,0/12,0/30,5 m/min)

Força de empuxo máxima (X/Y/Z): 2400/2300/3700 lbf (10676/10231/16458 N)

Ponta do fuso (principal): A2-5

Binário máximo do fuso principal: 75,0 ft-lbf a 1300 rpm / 102,0 Nm a 1300 rpm

Diâmetro do tubo de tração: 1,81 pol. / 46 mm

Diâmetro interno do fuso: 2,31 pol. / 58,7 mm

Velocidade máxima do eixo C: 60 rpm

Posicionamento do eixo C: ±0,02°

Tamanho do mandril do subfuso: 5,3 pol. / 135 mm

Ponta do fuso do subfuso: A2-5

Velocidade máxima do subfuso: 6000 rpm

Velocidade máxima de sincronização do subfuso: 4800 rpm

Furo do subfuso: 1,50 pol. / 38,1 mm

Velocidade de avanço do sub-fuso (eixo B): 10 m/min

Cônico do contraponto: MT3

Curso hidráulico da caneta do contraponto: 3,8 pol. / 95 mm

Estações da torreta: 12

Tipo de ferramentas da torre: BMT45

Velocidade máxima das ferramentas motorizadas: 6000 rpm

Capacidade do líquido de arrefecimento: 30 gal / 114 L

Requisitos de ar: 4 scfm a 100 psi (mín. 80 psi) / 113,0 L/min a 6,9 bar (mín. 5,5 bar)

Dimensões de transporte (C x L x A): 126,0 x 70,0 x 81,0 pol. / 321 x 178 x 206 cm
