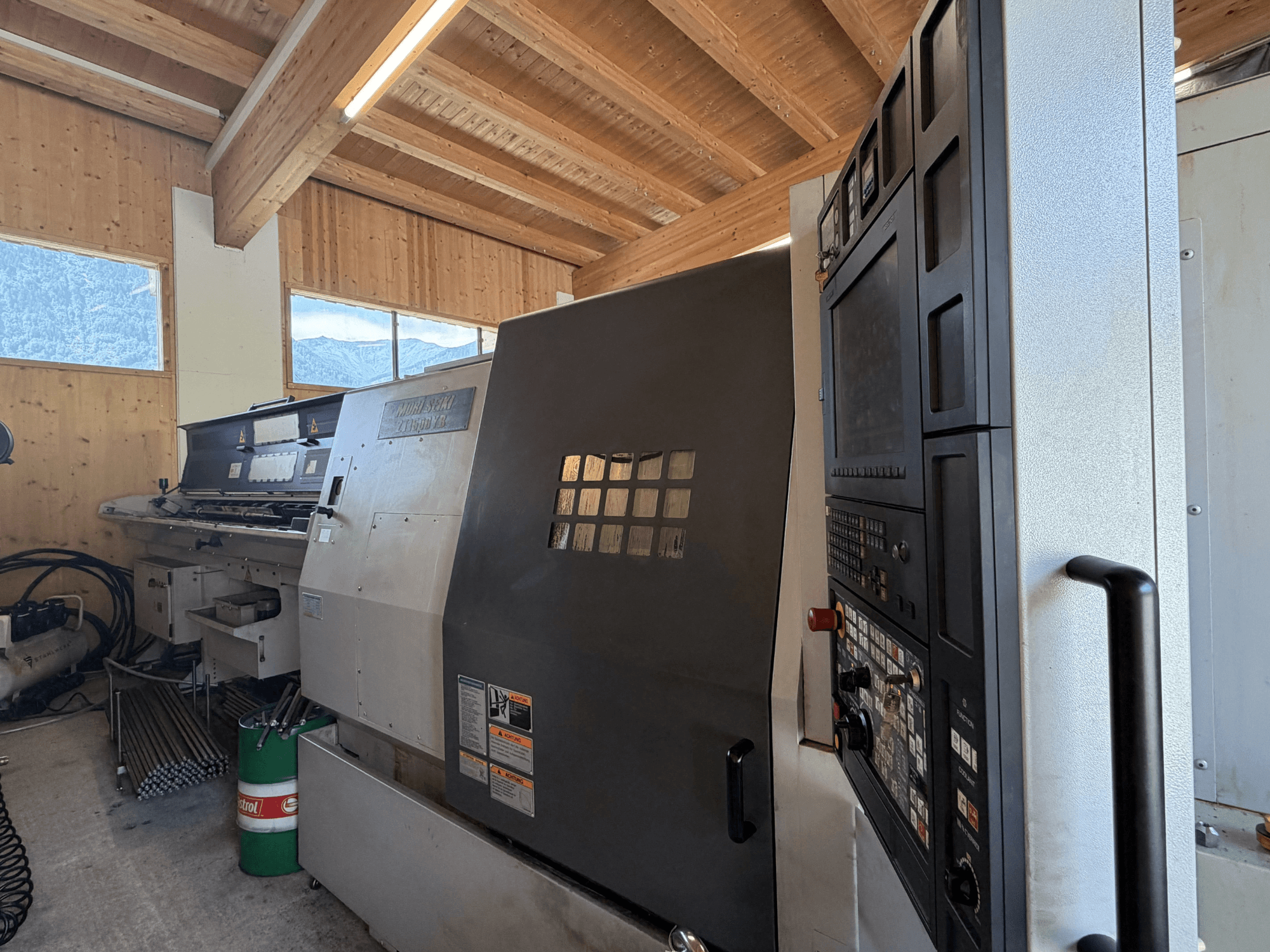

MORI SEIKI - ZT1500YBAT-TUR-MOR-2005-00001

- Tempo de funcionamento da cabeça 1: 36 316 h

- Tempo de usinagem da cabeça 1: 18 301 h

- Tempo de funcionamento do cabeçote 2: 36 324 h

- Tempo de usinagem do cabeçote 2: 11 026 h

- Tipo de torre: 12 estações [16 estações opcionais]

- Número de ferramentas na torre: 12 [16]

- Altura da haste para ferramenta quadrada: 20 mm

- Diâmetro da haste da barra de mandrilagem: 25 mm

- Velocidade dos fusos de ferramentas acionados 1 e 2: 6 000 rpm

- Capacidade dos fusos de ferramentas acionados 1 e 2: Broca máx. 13 mm de diâmetro, Rosca máx. M12

- Velocidade de deslocamento rápido: X1, X2: 18 000 mm/min; Z1, Z2: 24 000 mm/min; Y: 6 000 mm/min; B: 24 000 mm/min

- Velocidade de avanço por impulsos: X, Z, B: 0-1 260 mm/min

- Motores dos fusos 1 e 2 (30 min / contínuo): 22 / 18,5 kW

- Motor de acionamento da ferramenta nos fusos 1 e 2 (5 min / 15 min / contínuo): 5,5 / 3,7 / 2,2 kW

- Motores dos eixos: X1: 3 kW; X2: 2,5 kW; Z2: 3 kW; Y: 1,6 kW; B: 3 kW

- Motor da bomba hidráulica: 0,75 kW

- Motor da bomba de lubrificante: 0,02 kW

- Motor da bomba de líquido de arrefecimento: 0,6 kW x 2, 1,2 kW x 1

- Motor da bomba de óleo de arrefecimento: Compressor: 0,65 kW; Bomba de lubrificação: 0,4 kW; Ventilador: 0,045 kW

- Alimentação elétrica necessária: 63,37 kVA

- Alimentação de ar comprimido: 0,5 MPa, 100 L/min <ANR>

- Diâmetro máximo de giro da peça: 310 mm <colisão com a tampa da torre>

- Distância máxima entre as pontas dos fusos: 1000 mm

- Diâmetro máximo de torneamento: 190 mm

- Comprimento máximo de torneamento: 235 mm

- Diâmetro de torneamento padrão: 170 mm

- Capacidade máxima da barra: 65 mm

- Curso do eixo X (n.º 1 e n.º 2): 140 mm

- Curso do eixo Z: Z1: 700 mm, Z2: 690 mm

- Curso do eixo Y: ±50 mm

- Curso do fuso 2 (eixo B): 775 mm

- Número de faixas de velocidade do fuso: 1 nível

- Ponta do fuso (fusos 1 e 2): JIS A2-6

- Gama de velocidades do fuso (fusos 1 e 2): 50-5000 rpm

- Diâmetro do furo do fuso (fusos 1 e 2): 73 mm

- Ângulo mínimo de indexação do fuso: 0,001° <valor mínimo de entrada>

- Diâmetro interior do rolamento do fuso: 120 mm

- Mandril (Fuso 1 e 2): mandril motorizado de 8" e mandril de fixação oco

- Capacidade do depósito de óleo hidráulico: 10 L

- Capacidade do depósito de lubrificante: 6 L

- Capacidade do depósito de líquido de arrefecimento: 285 L

- Capacidade do depósito do arrefecedor de óleo: 12 L

- Área ocupada (sem transportador de aparas): 3702 x 2066 mm

- Tensão: CA 200 V

- Fase: trifásica

- Frequência: 50 Hz

- Corrente em carga total: 182 A

- Corrente nominal do motor do fuso: 122 A

- Capacidade de interrupção: 5 kA

- Potência nominal: 63 kVA
