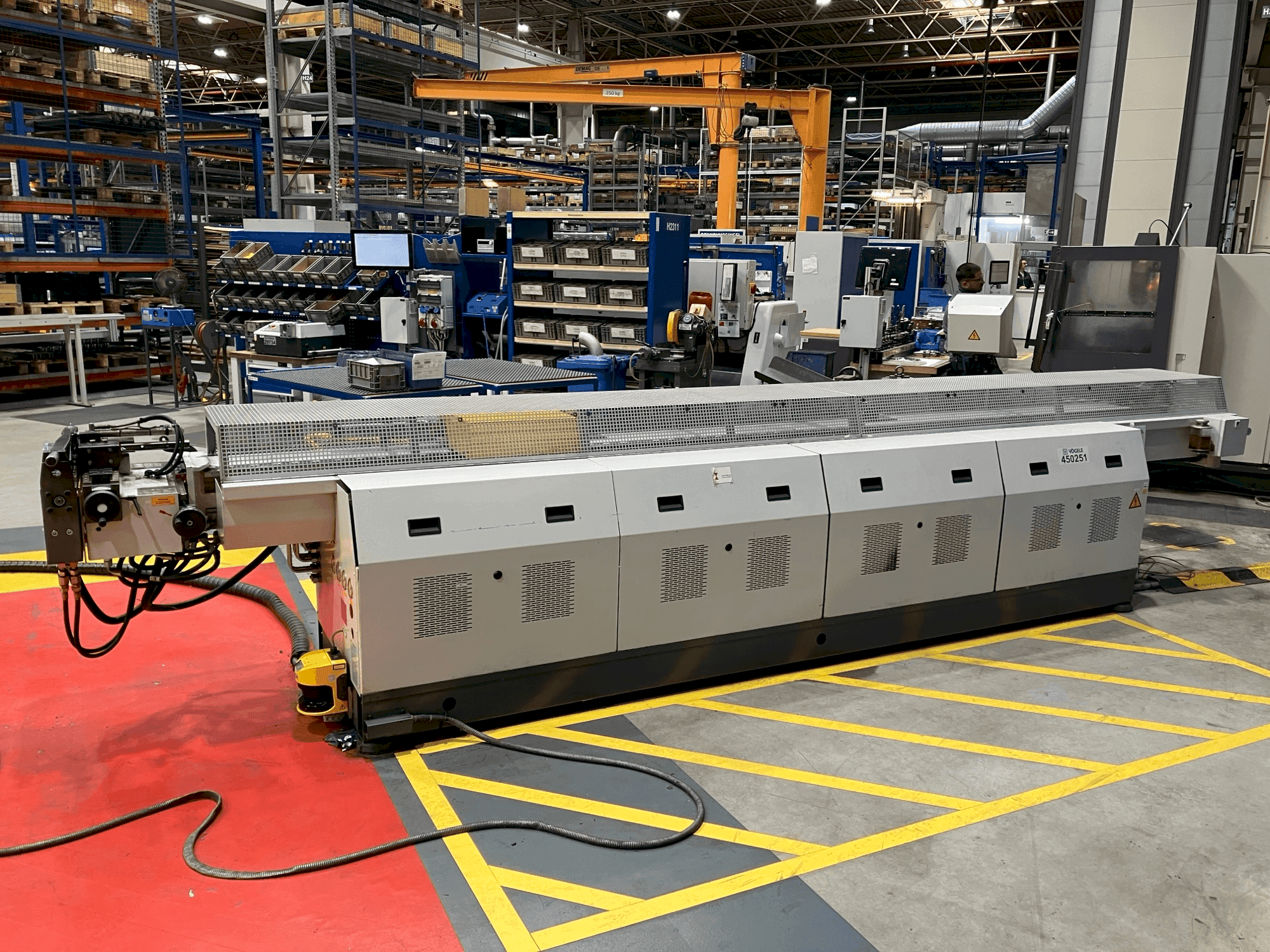

TRACTO-TECHNIK - Tubotron 30 CNCDE-OTH-TRA-2008-00001

• Inclui suporte de tubo e haste de mandril.

• O mandril de dobragem é hidraulicamente extensível com um pré-lançamento programável.

• O mandril de dobragem tem lubrificação automática de quantidade mínima.

• Equipada com arrefecedor de óleo.

• Funcionamento manual e automático.

• A máquina possui um painel simatic pc 677 num painel de controlo móvel.

• Controlo sequencial programável e orientação por menus disponíveis.

• Interface Rs 232 / rs 485 para manutenção remota.

• A máquina pode ser ligada a uma rede PC.

• A máquina está equipada com 3 eixos.

• Possui uma cabeça de dobragem independente.

• Fixação hidráulica de tubos com força de fixação programável.

• Mandril hidráulico de pescoço longo para posicionamento na área da peça deslizante.

• Interruptor de pé disponível para a bucha hidráulica.

• PIPEFAB 4.0 BE Comfort Package (software de curvatura de tubos)

  • Base de dados Oracle Express (aplicação para um único utilizador)

  • Criação de isometrias (tubo único)

  • Interface ConCSV (importação/exportação de CSV)

  • Cálculo dos dados de flexão considerando o retorno elástico e o alongamento

  • IsoTools

  • Ferramentas de pré-visualização/rotulagem 3D

  • Saída de dados de flexão (impressão)

  • BendSim: simulação de flexão e representação gráfica através da conceção de ferramentas paramétricas

  • BendCon 2: criação e transferência de dados de quinagem CNC

• Atualização da máquina: convertida para um PC tátil IPC 677D de 19" (aprox. 2018/2019)

Máquina ainda em funcionamento

A máquina inclui um dongle para o funcionamento do software Pipefab
