TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Sistema de armazenamento: STOPA Compact II

  • Tipo: Sistema automatizado de armazenamento de chapas metálicas com gestão de armazenamento caótica

  • Altura de armazenamento: 7 900 mm

  • Formato das chapas: 3 050 x 1 525 mm

  • Carga máxima por local de armazenamento: 3 000 kg

  • Número de locais de armazenamento: 266

  • Capacidade total de armazenamento: 798 t

  • Configuração: 8 secções/torres, até 37 níveis de armazenamento por secção

  • Dimensões do palete: GF 3 050 x 1 525 x 90 mm

  • Tipos de palete: SPO, SPMgl

  • Alturas de carga: 185 / 275 / 460 mm

  • Funções: Armazenamento e recuperação automáticos de material; fornecimento automático de material às células de produção ligadas; interface de armazenamento para máquinas de produção integradas

• Controlo de armazenamento

  • Sistema operativo do servidor: Windows Server 2022

  • Gestão centralizada do armazenamento e gestão automatizada do fluxo de materiais

  • Integração com o equipamento de produção da TRUMPF

• Células de produção ligadas

  • TRUMPF TruLaser 5030 fiber (L76)

    • Tipo de máquina: Máquina de corte a laser de fibra 2D CNC

    • Área de trabalho: 3 000 x 1 500 mm

    • Fonte de laser: TruDisk 6001, 6 000 W

    • Controlo CNC: Siemens SINUMERIK 840D sl

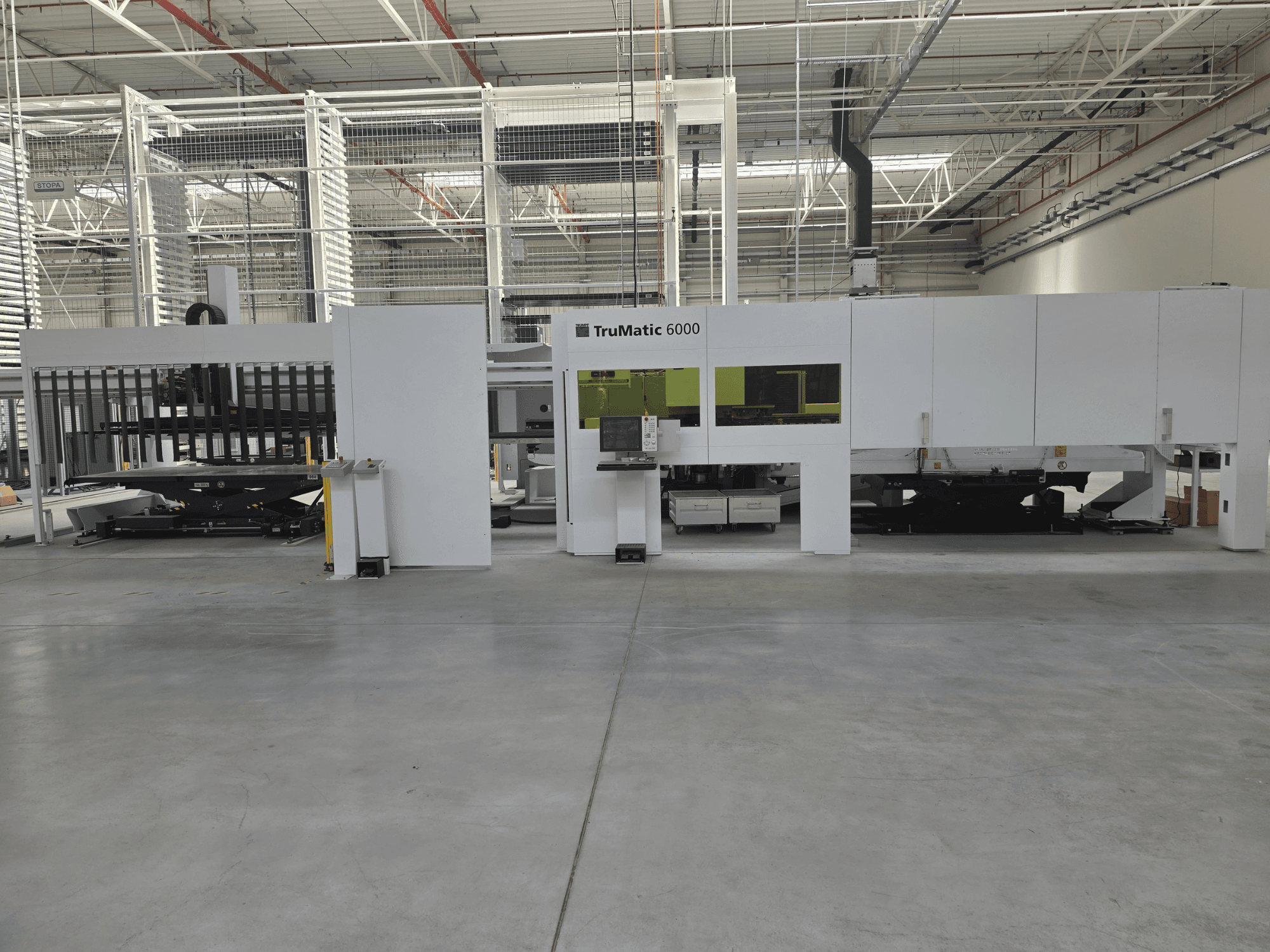

  • TRUMPF TruMatic 6000 fiber

    • Tipo de máquina: Máquina combinada de puncionamento CNC e corte a laser de fibra

    • Área de trabalho: 3 050 x 1 550 mm

    • Fonte de laser: TruDisk 3001, 3 000 W

    • Força máxima de puncionamento: 180 kN

    • Almoxarifado linear de ferramentas: 25 posições

  • TRUMPF TruBend Center 7030 (B34) – Célula 1

    • Tipo de máquina: Centro automático de dobragem de painéis

    • Comprimento máximo de dobragem: 3 123 mm

    • Espessura máxima: aço estrutural 3,0 mm; aço inoxidável 2,2 mm; alumínio 4,0 mm

    • Altura máxima da caixa: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Célula 2

    • As mesmas especificações da Célula 1

• Funcionalidade do sistema (resumo)

  • Armazenamento e recuperação automatizados e centralizados de chapas em bruto

  • Fornecimento automático de material às células ligadas de laser, puncionamento-laser e dobragem de painéis

  • Transferência automática entre as estações de armazenamento e de produção

  • Manuseamento centralizado de chapas de alta capacidade

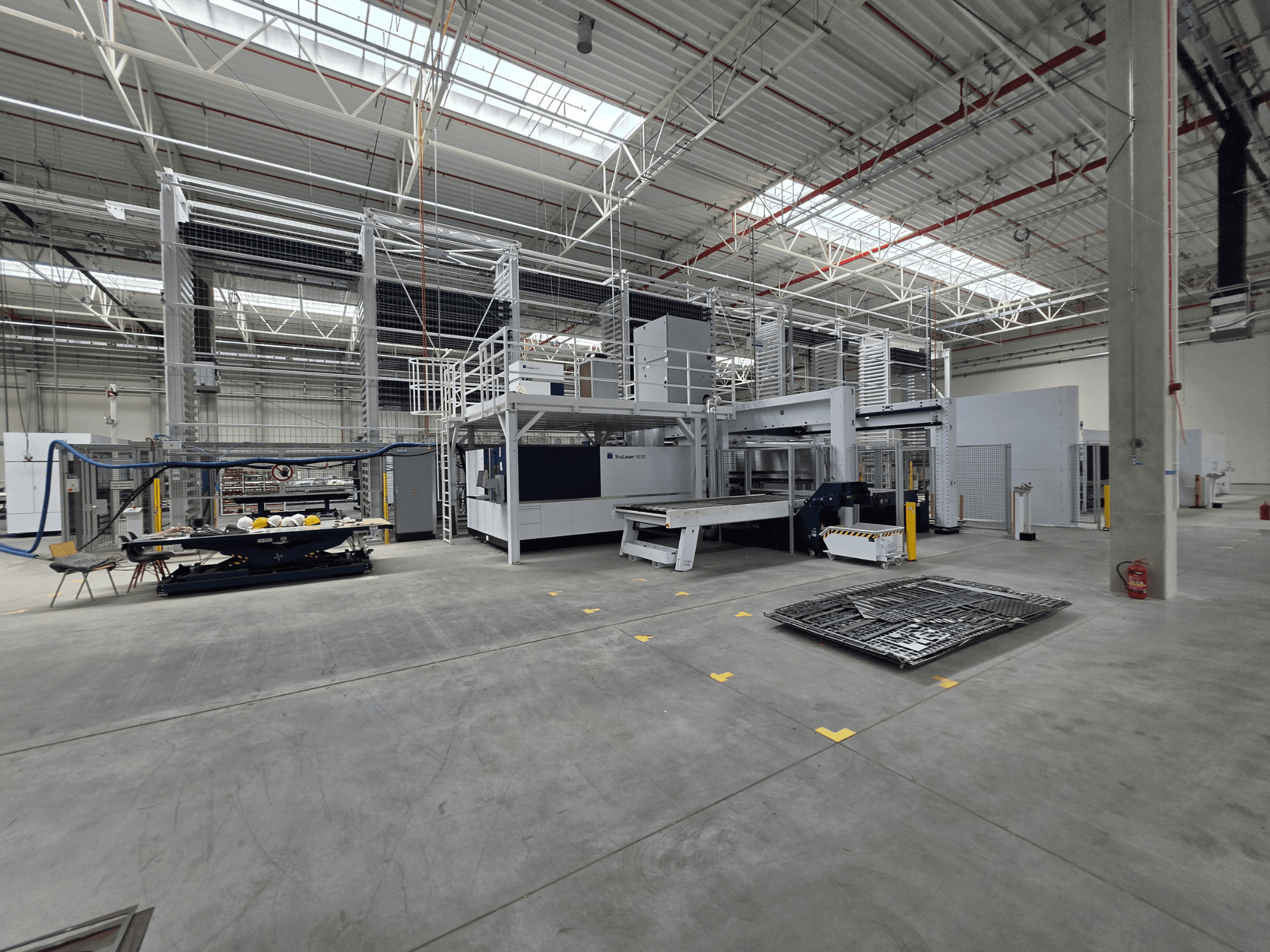

• Configuração principal do sistema

  • 1 sistema de armazenamento automatizado de chapas STOPA Compact II

  • 1 célula de corte a laser 2D TRUMPF TruLaser 5030 fiber

  • 1 célula de puncionamento e corte a laser TRUMPF TruMatic 6000 fiber

  • 2 células automáticas de dobragem de painéis TRUMPF TruBend Center 7030

Equipamento adicional

• Para a TRUMPF TruLaser 5030 fiber (L76)

  • Troca automática de paletes

  • LiftMaster Compact 1530 (carga e descarga automáticas)

  • Ligação/interface de armazenamento STOPA

• Para a TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (manuseamento automático de chapas)

  • GripMaster 3000 x 1500 mm

  • Integração/interface do sistema de armazenamento

• Para a TRUMPF TruBend Center 7030 (ambas as células)

  • Manipulador de peças de 2 eixos

  • Batente traseiro de 5 eixos

  • Manipulador rotativo

  • ToolMaster Bend

  • Carregamento e descarregamento automáticos

  • Interface de armazenamento

• A nível do sistema

  • Servidor central de gestão de armazenamento (Windows Server 2022)
