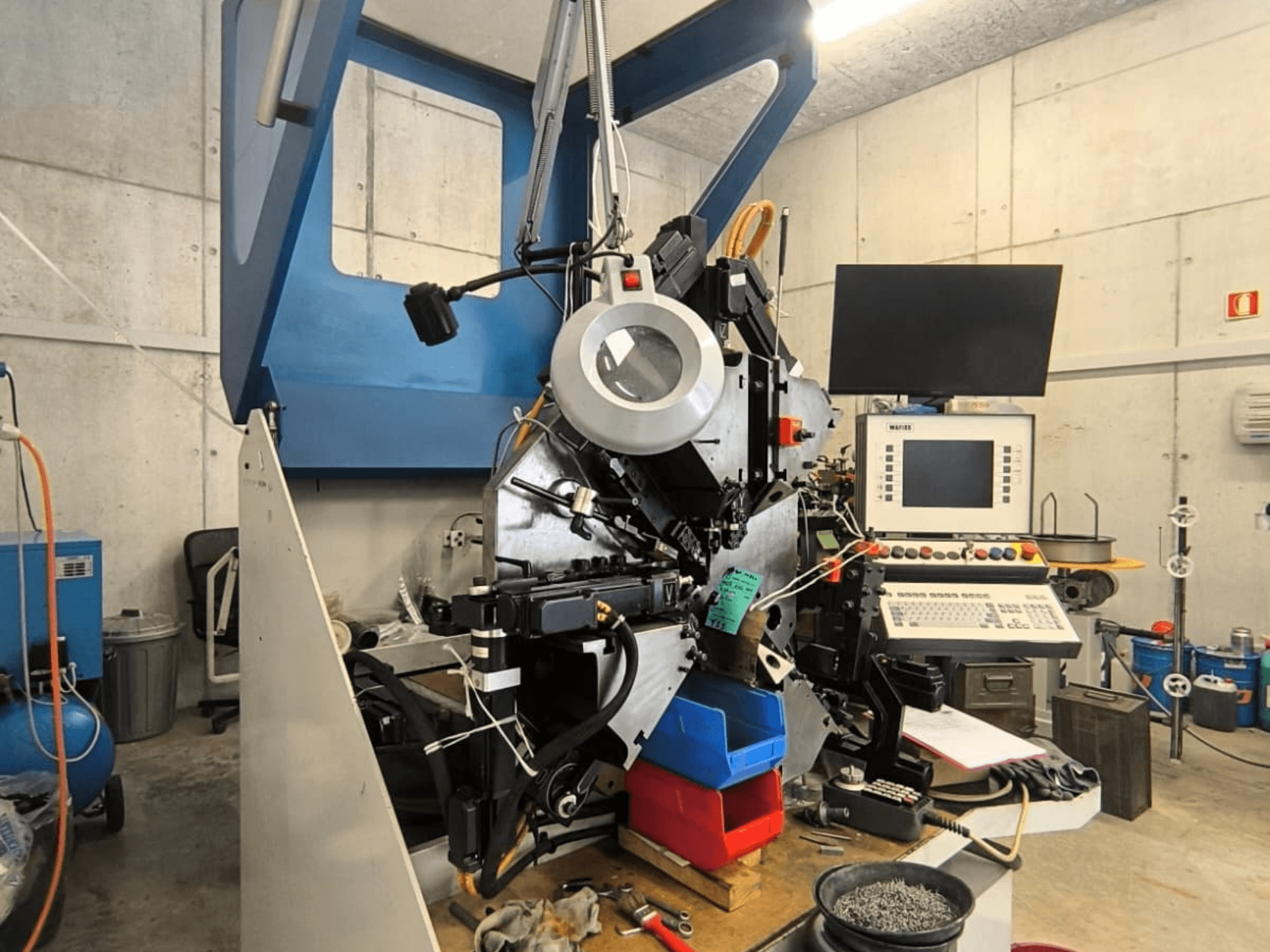

WAFIOS - Fmu1CH-BEN-WAF-2000-00001

- Fase/Ligação: 3 ~

- Tensão: 400 V

- Frequência: 50 Hz

- Tensão de controlo: 24 V CC / 230 V CA

- Proteção por fusível (Amps): 35 A (principal) / 25 A

- Interface de controlo: Painel de controlo CNC integrado com teclado QWERTY físico completo, teclas de função e monitor secundário suspenso.

- Componentes incluídos/acoplados: Configuração de corrediça circular para ferramentas múltiplas, mecanismo de alimentação com endireitador de fio integrado, estação de transferência/manipulação de peças, cobertura de proteção (azul), lâmpada de inspeção com lupa, luz indicadora de estado (vermelha/verde)

- Aplicação: Produção de molas e peças curvadas

- Funcionamento: Comando automático programável por CNC (7 a 12 eixos)

- Gama de diâmetros do fio: 0,4 - 1,6 mm

- Comprimento de alimentação do fio: livremente programável, ilimitado

- Velocidade de alimentação: Máx. 100 m/min

- Comprimento de rotação: máx. 68 mm

- Curso da unidade de enrolamento e dobragem: máx. 80 mm

- Precisão de programação (eixo C de alimentação): 0,001 mm

- Precisão de programação (eixo A de rotação do fio): 0,005°

- Precisão de programação (rotação do eixo Y da cabeça de enrolamento): 0,01°

- Precisão de programação (eixo Z longitudinal da cabeça de enrolamento): 0,001 mm

- Precisão de programação (corrediças CNC): 0,005 mm

- Precisão de programação (spinner CNC elevado): 0,05°

- Altura de trabalho: 1200 mm (centro do fio)

- Taxa de produção: Máx. 150 unidades/min

- Potência instalada: 8 kW

- Consumo de ar: aprox. 1 - 8 l/min a aprox. 6 bar (dependendo dos acessórios)

- Nível de ruído: aprox. 70 dB/A

- Tolerância da tensão nominal de funcionamento: -10% / +6%

- Temperatura ambiente de funcionamento: +10 °C a +50 °C

- Temperatura de transporte e armazenamento: -10 °C a +50 °C

- Humidade de funcionamento: Máx. 70% de humidade relativa a 25 °C (não é permitido pulverizar)

- Humidade de armazenamento/transporte: Máx. 90% de humidade relativa

- Altura com a tampa aberta: 2500 mm
