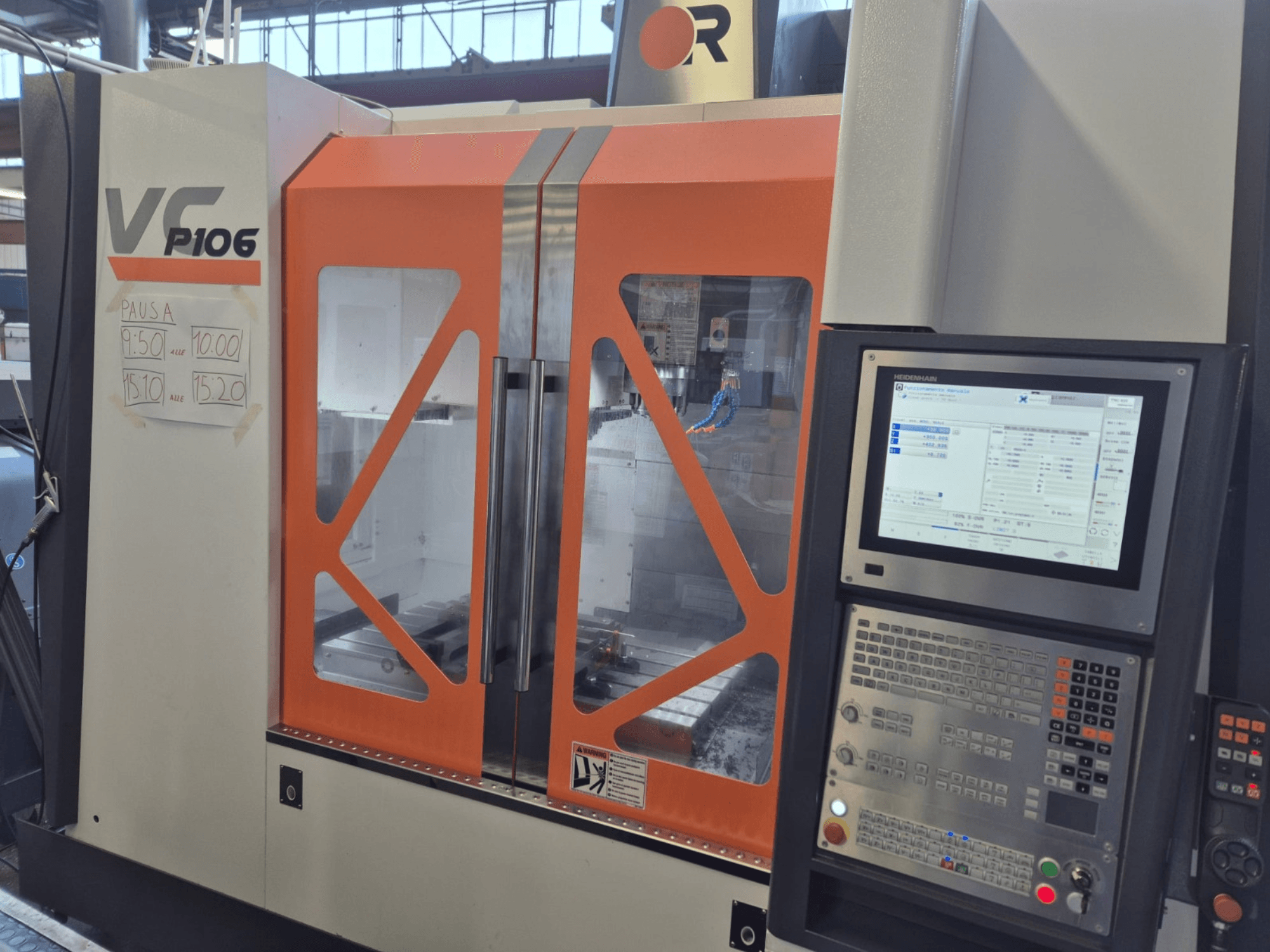

Victor - Vcenter P106IT-MIL-VIC-2023-00001

Informações complementares

• Deslocações: Eixo X 1060 mm, eixo Y 600 mm, eixo Z 560 mm

• Avanço rápido X/Y/Z: 32 / 48 m/min

• Potência do servomotor do eixo: 3 kW

• Diâmetro do fuso de esferas: 40-45 mm

• Passo do fuso de esferas: 16 mm

• Largura da guia: 45-35 mm

• Aceleração do eixo: 0.5-0.7 G

• Tabela

  • Tamanho: 520 × 1120 mm

  • Carga máxima: 600 kg

  • Ranhuras em T: 5 × 18 × 100 mm

• Velocidade máxima: 12000 rpm

• Cone do fuso: BBT-40

• Potência do motor: 11-15 kW

• Capacidade do trocador de ferramentas: 30 ferramentas

• Diâmetro máximo da ferramenta (adjacente vazia): 75 (150) mm

• Comprimento máximo da ferramenta: 300 mm

• Peso máximo da ferramenta: 7 kg

• Tempo de troca de ferramenta para ferramenta: 2,3 s.

• Base e coluna em ferro fundido Meehanite de uma só peça com nervuras sobredimensionadas para uma elevada rigidez

• Estabilizada ao ar livre durante pelo menos 6 meses para eliminar as tensões internas

• Concebida para uma evacuação eficiente das aparas e para facilitar o acesso do operador

• Estrutura desenvolvida com FEA (Análise de Elementos Finitos) para uma rigidez e amortecimento de vibrações óptimos

• Guias lineares na base (eixos X/Y) e na coluna (eixo Z)

• Transportadores de parafuso duplo para remoção de aparas
